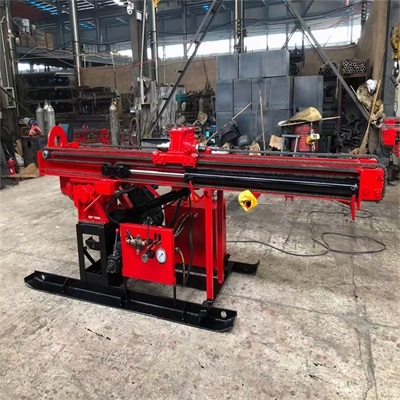

錨固鉆機主要用于鐵路、公路、水利、水電設施的滑波治理工程及危巖體錨固工程,控制建筑物位移等高邊坡巖體錨固工程,還用于施I城市深基坑支護及地基加固工程孔、爆破工程的

爆破孔和隧道管棚支護孔等。

具有結構緊湊,體積小，量輕,機動靈活,能適用于在高邊坡和腳手架上展開工作;

液壓動力頭的輸出扭矩較大,鉆進能力強,鉆機的使用范圍

廣;

動力頭的輸出轉速為無級變速,可根據不同的施工要求和地質情況自主選擇鉆進參數,以達到鉆進效率。

三重管旋噴法

使用分別輸送水、氣、漿三種介質的三重灌漿管。在以高壓裝置產生的20MPa左右的高壓水噴射流的周?chē)h(huán)繞一股0.7MPa左右的圓筒狀氣流，進行高壓水噴射流和氣流同軸噴射沖切土體，形成較大的空隙，再另由泥漿泵注入壓力為2～5MPa的漿液填充，噴嘴坐旋轉和提升運動，在土提中形成較大的柱狀固結體，直徑可達80～100cm。

一、鉆機主要用途

本機型可用于各類軟地基加固、高層建筑地下室的防滲處理、大江大河堤壩的整治、鐵路公路橋墩的加固等。通過不同模塊的組合，可以適合定噴、擺噴、旋噴等施工工藝；單重、雙重、三重旋噴等各種施工要求。該鉆機可進行普通回轉鉆進、空氣潛孔錘鉆進、高壓旋噴自鉆自噴等施工。具體應用于基坑及邊坡錨桿（索）支護，抗浮錨桿、旋噴錨索及各種鉆孔工程。

二、 特點：

1.配備有回轉支架，需要時孔位可轉至履帶側邊工作，提高了工作效率。鉆塔垂直度、動力頭回轉速度及提升速度顯示裝置,鉆機對孔、定位準確、快捷。

2.采用全液壓動力頭傳動，無級變速，勞動強度低。

3.配備大牽引力履帶底盤，爬坡能力強，設備移位方便、快捷。

4.鉆機可以打垂直、水平，斜孔等多角度施工，可滿足各種地層和不同的旋噴工藝的需求。

5.動力頭行程長，可接3米鉆桿，減少輔助時間。

6.轉速可達260轉每分鐘，提高工作效率。

三 、主要技術參數：

1.扭矩：4000 N.m

2.動力頭轉速：0～260r/min

3.動力頭行程：3500 mm

4.動力頭額定提升力：30 kN

5.動力頭允許加壓力：35 kN

6 .鉆孔：60 m

7 .鉆桿直徑：Φ50 mm；Φ60 mm；Φ73 mm

8.鉆孔傾角: 前后0～100°

9. 電機功率：30 Kw+18.5Kw+1.5Kw

10. 外形尺寸    [施工尺寸]：3500×2050×5600mm（長寬高）

                      [運輸尺寸]：5600×2050×2000mm（長寬高）

11. 整機重量：4500 kg

12.橫向移動：1500mm

13.系統壓力：20 MPa

14.爬坡度：25°

15.行走速度：2km/h
