山東平行式頂板離層儀 T型頂板離層指示儀廠家直發
平行式頂板離層儀，T型頂板離層指示儀，頂板離層儀廠家直發，T型頂板離層儀，山東頂板離層儀
平行式頂板離層儀用于監測巷道頂板、巷幫的圍巖層分離產生的位移，作為頂板安 全管理技術的一項措施，為錨桿支護的設計及工程經驗積累提供可靠數據依據，離層指示儀一般間隔20-30米安裝一個。
一、平行式頂板離層儀監測原理：
深基點錨頭應固定在鉆空深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。當錨桿錨固范圍內有離層時，頂板(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
二、平行式頂板離層儀主要參數：
測量點數（個）：2/3
量程（㎜）： 200
讀數精度： 1㎜
安裝錨孔直徑 ：28-42（㎜）
三、平行式頂板離層儀安裝：
1.先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。
2.將淺部錨頭送入至安裝位置。
3.安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。
4.外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。

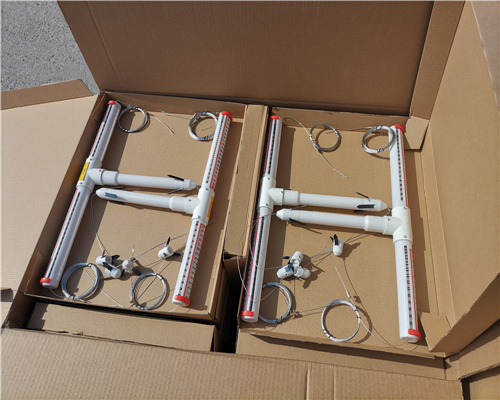

平行式頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標尺、拉緊螺絲組成。是一種監測頂板巖層移動的專用監測儀器，保障煤礦生產安 全。
