宇成頂板離層儀是監測頂板巖層分離時所產生位移量的專用儀器。它主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。

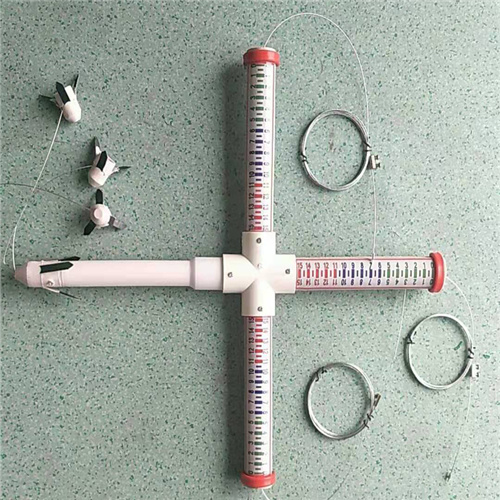

一、平衡式頂板離層儀組成：
頂板離層儀由孔內錨爪、測量鋼絲、孔內固定爪和測讀數裝置四部分組成。
1.孔內錨爪采用彈簧抓爪式結構；
2.測量鋼絲由柔軟彈性小的多股細鋼絲聯接內固定器與測讀數裝置；
3.測讀數裝置由兩個帶有刻度標志的塑料管組成；
4.讀數刻度和塑料管組成。
二、平衡式頂板離層儀參數:
測量點數（個）：2/3
量程（㎜）： 200
讀數精度： 1㎜
安裝錨孔直徑 ：28-42（㎜）
三、平衡式頂板離層儀安裝：
1.先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。
2.將淺部錨頭送入至安裝位置。
3.安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然后將深部錨頭測繩與內測筒連接，淺部錨頭測繩與外測筒連接。
4.外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。
四、平衡式頂板離層儀使用規定：
(1)巷道每隔30m-50m安設一個頂板離層指示儀;離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程;
(2)鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結;
(3)淺部基點錨固器一定要準確定位，為此可提前在安裝桿上做好標記;
(4)安裝后，兩個刻度游標均應處于自由伸縮狀態，不得有任何卡阻現象;
(5)施工區隊要將頂板離層指示儀的設置、安裝、顯示標志牌的掛設納入巷道施工的責任制。如巷道每隔30m-50m設1個頂板離層指示儀，遇斷層間距取*小值為30m;
(6)在錨桿巷道施工中，如發現某處頂板有較明顯變化和頂板離層值較大時，及時停止巷道掘進，對該處采取加打錨索加強支護。
通過對各類錨網巷道進行的頂板離層觀測，普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和jin示作用。根據頂板離層儀觀測到的數據整理分析，得出不同的地質條件、巖性變化等情況，總結出了錨網巷道錨網范圍內離層量應控制在45-50mm，否則應及時采取其它有 效的支護措施，防止頂板事故的發生，確保安 全生產。
