一、頂板離層指示儀監測原理：
深基點錨頭應固定在鉆空深部5m處穩定巖層內，淺基點固定在鉆孔2-2.5m處(鉆桿端部位置)。當錨桿錨固范圍內有離層時，頂板(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固范圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
二、頂板離層指示儀安裝：
為了準確反映頂板變化情況，頂板離層指示儀要緊跟工作面迎頭安裝，在安裝后工作面30-50米內的離層儀要每班進行觀測記錄。安裝步驟：
1.用錨桿鉆機直徑26mm鉆頭打7m-8m深的孔；
2.深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深部基應固定頂板以上7m-8m處；淺部基點：用安裝桿推入淺部基點錨固器至2.3米處，抽出安裝桿后用手拉一下鋼絲繩，確認錨固器已固定住；
3.對準刻度：記下淺部、深部的初始讀數，用繩卡卡死，并截去多余鋼繩。
三、頂板離層指示儀使用規定：
(1)巷道每隔30m-50m安設一個頂板離層指示儀;離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程;
(2)鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結;
(3)淺部基點錨固器一定要準確定位，為此可提前在安裝桿上做好標記;
(4)安裝后，兩個刻度游標均應處于自由伸縮狀態，不得有任何卡阻現象;
(5)施工區隊要將頂板離層指示儀的設置、安裝、顯示標志牌的掛設納入巷道施工的責任制。如巷道每隔30m-50m設1個頂板離層指示儀，遇斷層間距取*小值為30m;
(6)在錨桿巷道施工中，如發現某處頂板有較明顯變化和頂板離層值較大時，及時停止巷道掘進，對該處采取加打錨索加強支護。

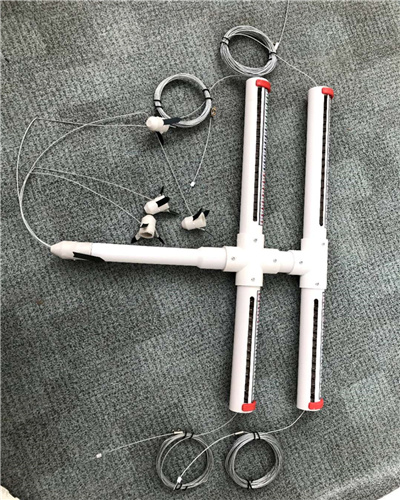

頂板離層儀又叫做頂板離層指示儀，它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。為煤礦工程技術人員和檢測人員提供確定錨桿的長度、抗拉強度，了解所使用的錨桿的和理性、經濟性而需要的科學依據，從而有 效的防止頂板坍落事故的發生，確保煤礦安 全生產。
