QWX型涂層耐沾污試驗儀 涂層耐沾污測定儀 涂層耐沾污試驗機 耐玷污試驗儀 涂料耐沾污沖洗裝置

一、用途：

QWX涂層耐沾污試驗機是依據國標GB/T9755-2001《合成樹脂乳液外墻涂料》，GB/T9757-2001《溶劑型外墻涂料》中涂層耐沾污試驗方法的有關規定而設計制造的。用于測定各種建筑外墻涂料涂層耐沾污性。

二、涂層耐沾污試驗機原理及結構：

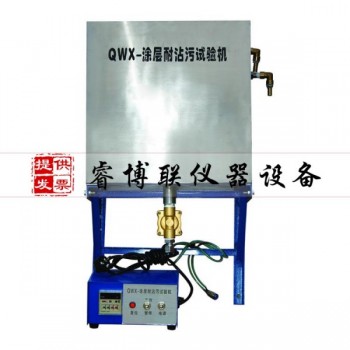

該試驗機是涂層耐沾污試驗的沖洗裝置。與反射率儀配合使用測定涂層耐沾污性。主要由不銹鋼水箱、流水管、樣板架及電磁閥、時間繼電器、等自動控制裝置、水箱支架、控制器支架、管路支架等組成。

三、主要參數：

1、水箱容積15升，流水管內徑8mm.

2、時間控制：0-99小時99秒。

3、電源電壓：AC220V，50HZ，保險為3A。

4、包裝尺寸：470×280×850mm

四、試驗前準備：

1、將水箱固定，并保證流水管空間基本垂直于水平面，且流水口距試板200mm。將兩節水管按圖連接牢固，螺紋處可用四氣帶纏繞。將水管支架，控制器支架固定，接好上水、溢水管。

2、將電磁閥引線插入控制器信號孔內，鎖緊螺母，再接通220V電源。（在接通電源開關C前，應先將開關B撥“暫停”位置）

五、涂層耐沾污試驗機試驗步驟：

1、給水箱注水，有溢水即停止上水，溢水停止后將樣板放在樣板架上。

2、將時間繼電器自左第三位調至M,第二位調至1其余各位調至零，即為1分鐘。將B撥至“暫停”位置，打開電源開關C，在按一下A“清零”。再將B撥至“工作”，此時電磁閥工作，計時開始。亦即沖洗開始。此時應移動樣板，使其各部位都能經過水流點。一分鐘后閥門關閉，沖水停止。再將B撥至“暫停”，按下復位A鍵。一個試驗過程結束。將水箱再注水等待下一個試驗。

3、沖洗后樣板的干燥及發射系數的測定按GB/T9755和GB/T9757執行。

4、粉煤灰水的配制，樣板底材及樣板的制做，按上述國標要求進行。其中粉煤灰的參數，樣板尺寸在GB9780中有規定。

六、注意事項：

1、本裝置為水電結合產品，管路連接中不許有漏水現象，否則不能使用。電源處必須有漏電保護裝置，使用后拔掉電源插頭。操作時應干濕分離，并有倆人操作。一人操作控制器。一個人移動樣板做試驗。

七、涂層耐沾污試驗機裝箱配置：

1、水箱(帶電磁閥）1臺。

2、水箱支架（帶鐵漲管）一套。

3、水管2件（帶接口）。

4、水管支架一套（帶漲管螺釘）

5、樣板架一個。

6、控制器及支架一套（漲管、螺釘）

7、塑料水管6米，接口一個

8、保險管3A一支

9、說明書、合格證、時間繼電器書各一份。
