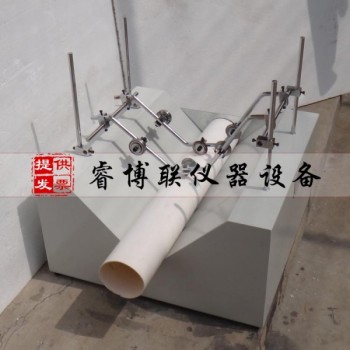

GBT6671-4大直徑管材劃線器 縱向回縮率測定儀

GBT6671-4大直徑管材劃線器 管材劃線器 塑料管材劃線器 縱向回縮率測定儀

一、產品簡介：

縱向回縮率是塑料管材產品性能優劣的一項重要指標。它反映了塑料管材產品在熱影響下管材沿縱向塑性變化的穩定性能。它的測定對提高產品在使用過程中對氣溫的變化、日照以及其它熱源影響的承受能力，以及提高產品的使用年限都有著重要的意義。但由于縱向回縮率測定方法的多樣性，我們在檢測當中往往由于操作不當、或不注意要領，從而影響了檢測的準確度。

二、大直徑管材劃線器適用范圍：

依據《GBT 6671-2001 熱塑性塑料管材 縱向回縮率的測定》做塑料管材縱向回縮率測定。

三、技術參數：

1、刀片厚度：2mm

2、刀片滾輪間距：間距可調

3、外形尺寸： 600×600×600mm

4、管材劃線范圍：12-400mm

5、支架高度：300MM

四、大直徑管材劃線器使用方法：

劃線支架與機器底座呈梯形，劃線支架可根據管材直徑大小進行翻轉，可滿足直徑為12-400的管材等距劃線。

1、將滾輪小心抬起，將待畫線之標準試件置于兩滾輪下（滾輪間距已事先調整為100mm±0.1），一端頂住擋板，然后放下滾輪，并用手輕按兩滾輪中心位置。

2、緩慢轉動管材試件，轉動一周即可在試樣表面上畫出等距為100mm的兩條封閉圓周線。如劃線感覺較淺，不清晰，可在重復轉動一周。

3、在（23±2）℃下，測得標線間距L0 ，精確度0.25mm。

4、將烘箱溫度調節至附錄A中的規定值TR 。（附錄A見標準《GBT 6671-2001 熱塑性塑料管材 縱向回縮率的測定》）

5、把試件放入烘箱，使樣品不觸及烘箱的底和壁。若懸掛試樣，則懸掛點應在距標線Z遠一端。若把試樣平放，則應放于墊有一層滑石粉的平板上，切片試樣，應使凸面朝下放置。

6、把試樣放入烘箱內保持附錄A所規定的時間，這個時間應從烘箱溫度回升到規定溫度時起計算。

7、從烘箱中取出試樣，平放于一光滑平面上，待完全冷卻至（23±2）℃時，在試樣表面沿母線測量標線間Z大或Z小距離Li ，精確至0.25mm。

注：切片試樣，每一管段所切的四片應作為一個試樣，測得Li ，且切片在測量時，應避開切口邊緣的影響。

五、大直徑管材劃線器試驗結果處理：

（注：每一段試樣的縱向回縮率RLi  以百分率表示。）

RLi  = △L / L0 ×100

式中：△L=丨L0 －Li丨

      L0 ——放入烘箱前試樣兩標線間距離（單位：mm）。

      Li ——試驗后沿母線測量的兩標線距離（單位：mm）。

選擇Li 使△L的值Z大。

計算三個試樣RLi 的算術平均值，其結果作為管材的縱向回縮率RL 。

五、大直徑塑料管材劃線器注意事項

等試樣完全冷卻至（23±2）℃時，測量標線間的Z大或Z小距離，應該進行多次測量，選擇Li  ，使它相對于原始標距變化Z大的那個值，然后進行計算。
