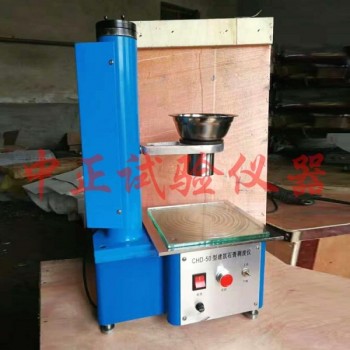

中正CHD-50建筑石膏稠度儀

CHD-50建筑石膏稠度儀 石膏稠度儀 建筑石膏稠度儀

一、用途：

本儀器主要用于測定建筑石膏的標準稠度設備，適用于制作建筑石膏制品的生產單位和有關科研部門。GB 9776建筑石膏.

二、主要參數：

1、稠度筒被提升速度：150mm/s

2、電源、功率：220V  50Hz

3、試樣筒內徑：φ50×100

4、凈重：22Kg

三、主要結構和工作原理：

1、稠度測量部分：底座：其左半部分是電機座，右半內部是電器箱，上部是工作臺（其上面覆蓋著刻有一組從60到200的同心圓的不銹鋼板）玻璃板和稠度筒組成。

2、立柱：有螺旋副（螺母，絲桿），起落架等組成。

3、工作原理：由電機通過連軸器把動力傳給絲桿，使絲桿轉動從而帶動螺母和起落架以150mm/s的速度提起稠度筒，當螺母上升至限位時撞擊限位開關，從而切斷電源。

四、操作及使用：

操作前先將電源接通（紅色信號燈兩），并把上升下降開關，調整在上升位置，接著用潔凈的濕毛巾將稠度筒內部及玻璃板擦凈并bao持濕潤，把玻璃板歸整的放在工作臺面上。通過起落架的圓孔將稠度筒置于玻璃板的正中（即放在同心圓的正中）。待石膏稠度試驗程序告一段落后按啟動按鈕于是稠度筒在起落架上以150mm/s的速度垂直上升至上限位停止機械運動為止，取出稠度筒。

復位時，把上升下降開關調到下降位置，按啟動按鈕，起落架復位。如復位有誤差可借助絲桿的上軸端的矩形槽使絲桿轉動從而使起落架復位

注意：當用戶電源相位與調試時相反時，則回出現絲桿反轉，從而出現相反方向的運動。此時，用戶可將插座任兩相互換，則能正常。
