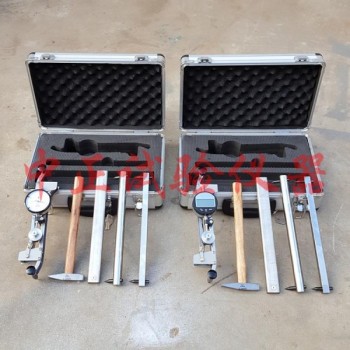

中正YB-15/25混凝土手持式應變儀

YB-15/25混凝土手持式應變儀 混凝土應變儀 混凝土手持應變儀

一、適用范圍：

YB-15/25混凝土手持式應變儀適用于測量各種建筑結構在長時間過程中的變形，無論是構件制作過程中變形的測量，還是結構在試驗過程中變形的觀察，均可采用本儀器。它具有結構簡單、輕便、量程大、不受環境變化的影響，攜帶方便，適用于野外和現場作結構變形的測試，是科研、設計、施工部門和試驗室做實驗研究和工程測試的設備。

二、混凝土手持式應變儀技術參數：

1、基距：250mm

2、位移計量程：±5mm

3、z小刻度值：40με

4、標準針距尺線膨脹系數α：1.5×10-6/℃

5、外形尺寸（長×寬×高）：280×71×75mm

6、重量：約0.8kg

三、工作原理：

手持式應變儀是一種機械式應變測量儀，每臺儀器有一個標準針距尺，采用jing密低膨脹合金制成，器線膨脹系數a為1.5×10℃，所以當環境溫度變化較大時，針距長度可以認為是不變化的，每次測量前，都必須在標準針距尺上標讀，然后再在試物上測讀，比較兩者之間的差數，即為所求變形量。

應變值的計算：計算公式以規范為準。

四、結構：

儀器由以下幾部分組成：金屬支架、位移計（百分表或千分表）、伸縮調整部分等。

金屬支架（1）和（4），借助于兩個彈簧薄鋼片（6）相連接而構成一彈性系統，兩金屬支架可作縱向的平行移動，從而使裝固在兩金屬支架上的尖頭插足（7）的距離可發生變化（zeng大或縮?。?/span>

位移計（2）安裝在金屬支架（1）上，本儀器上的位移計采用百分表，使用部門如換上千分表，那么測量精度可提高一個數量級，即z小刻度值可讀出；為了換表方便，支架上有一卡表架，只需松開卡表架上的螺釘，就可很方便的將位移計取下或安裝上。

伸縮調整部分（5）裝固在金屬支架（4）上，位移計（2）的測桿末端保持同其中的偏心調整塊相接觸，當兩尖插足（7）之間的距離發生變化時（即兩金屬支架產生相互平行位移），其變化量即可從位移計（2）上反映出來。
