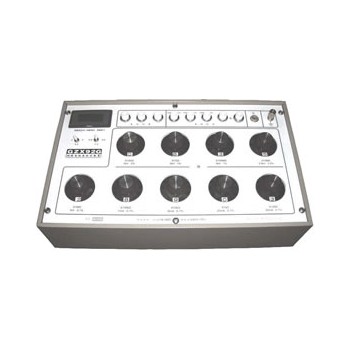

GZX92G型絕緣電阻表檢定裝置

GZX92G型絕緣電阻表檢定裝置

1 概述

通量科技（南通）有限公司GZX92G型絕緣電阻表檢定裝置是參考JJG622-1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005-2005《電子式絕緣電阻表檢定規程》，并依據JJG1072-2011《直流高壓高值電阻器檢定規程》、JJF 1285-2011 《表面電阻測試儀校準規范》之要求設計制造的新型絕緣電阻表檢定裝置，其zui高測試電壓可達10kV，各項指標均符合規程的要求！它不僅能檢定各種型號、不同規格的國產、進口絕緣電阻表（兆歐表），而且可兼作高絕緣電阻計1012Ω以下阻值的檢定。

電阻部分：端子電阻100G+300G+500G+1TΩ, 5%, 10kV。可調電阻范圍100~2.001111TΩ

電壓測量范圍為0～10kV DC。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

2.3 使用條件

溫度：（20±5）℃

濕度：≤75%RH

2.4 運輸、貯存條件

2.4.1  環境溫度:  (-25～50)℃

2.4.2  相對濕度:  25℃時≤ 90%

2.5 結構

采用十進制步進開關，高阻部分和低阻部分隔開的分體式結構，其中高阻部分采用密封式鑄鋁機箱，電阻輸出范圍109~1012Ω，低阻部分采用半封閉式鐵殼機箱，采用電加熱除濕方式，電阻輸出范圍102~109Ω；端電壓測量范圍100V~10kV。

注：本裝置內部干燥劑如變色，需及時更換，低阻部分除濕采用24V電源適配器供電電加熱方式。！

2.6  兆歐表檢定裝置未列指標均符合直流高壓高阻器規程之要求。

2.7  體積：618 mm×290 mm×130mm

2.8  重量：20kg
