1 概述

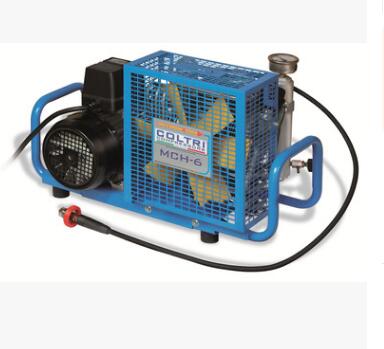

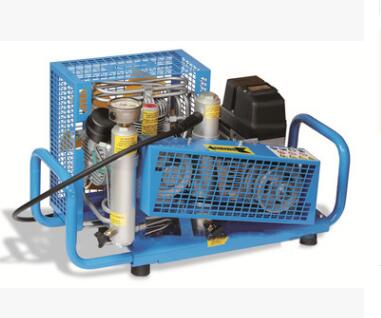

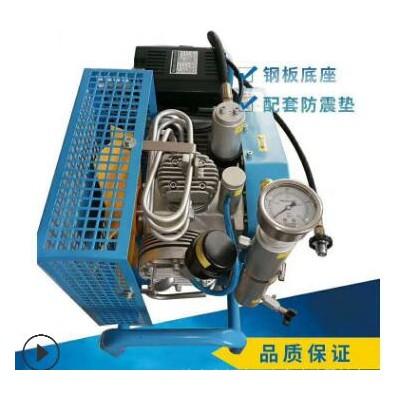

高壓空氣壓縮機是氣缸W型活塞布局的三級壓縮風冷空氣壓縮機，它可將自由狀態下的空氣，最高壓縮至表壓為30MPa，壓縮空氣在流經機組中的分離器與過濾器后，脫除了含在其中的水汽、油份和雜質，使輸出的高壓氣體清潔無味，是值得信賴、安全可靠的呼吸用空氣和各類系統用高壓氣源?？蓮V泛適用于消防、潛水、水下工程、船舶制造.氣密檢測等，為作業人員呼吸用氣和應用于任何需要使用安全可靠氣源的產業，提供高凈化、清潔無味、安全可靠的高壓壓縮空氣。1．電機 2. 控制箱 3. 電接點壓力表
4. 計時器 5. 開關 6. 壓力表7. 安全閥 8. 過濾器 9. 排放閥10. 充氣閥 11. 驅動輪

2 技術參數
SAN200 SAN300
最大的持續工作壓力 30Mpa
排氣量（L/min） 約200 約300
潤滑方式 飛濺式
汽缸直徑（mm） 88/36/14 100/40/16
轉速（rpm） 1300 1490
級間壓力 一級 5bar70psi，二級 40bar/570psi，三級225-300bar/3200-4300psi
活塞沖程(mm) 40 50
電機功率 4Kw 5.5Hp 7.5Kw 9Hp
三相電壓和頻率 380V-50Hz
可根據用戶需要定做
噪聲(dB) < 79 < 79
外形尺寸L*W*H（cm） 100*56*64 100*56*64
機器凈重（kg） 150 160

3. 壓縮機結構
3.1工作流程
本壓縮機組主要由壓縮機主機，驅動機 (電動機)，級間冷卻器，后冷卻器，壓縮空氣過濾、分離、凈化等處理裝置，以及壓力顯示、壓力控制和安全裝置所組成。
下圖是它的工作流程：當驅動機通過三角皮帶驅動壓縮機工作時，不含有害氣體的空氣由進氣過濾器（1），經過進氣閥進入一級汽缸（I）進行一級壓縮。壓縮至一定壓力，排出至一、二級間冷卻器（2），經冷卻后進入二級氣缸（Ⅱ），被進一步壓縮至更高壓力后排出至二、三級間冷卻器（5）和過濾器（6），進行冷卻和濾去壓縮空氣中的油與冷凝液，再進入三級汽缸（Ⅲ），壓縮至最終所需壓力，之后進入冷卻器（10）分離器（11）和凈化器（13），進一步除去壓縮空氣中的油、冷凝液和油蒸汽，從而獲得冷卻、潔凈無味的高壓空氣充入合格的高壓鋼瓶內提供使用。從各級氣缸后的過濾器，分離器和凈化器中被分離和濾去的油與冷凝液，通過自動或手動排污閥（7）定期排出機外或收集在污物罐內.
壓縮過程中產生的熱量一部分由風扇產生的流動空氣通過缸頭、相關閥門、活塞、機頭和潤滑油散熱。壓縮空氣中余下的熱量由長冷卻管散熱，進氣瓶時溫度比周圍環境溫度高15-20攝氏度，手觸感覺溫暖。
