公司秉持“誠信、探索、創新、超越”的精神，為廣大用戶提供質優價廉的產品和稱心滿意的服務，并竭誠歡迎海內外客商以及各界人士來公司洽談合作，共創輝煌。

選擇羅卡，羅卡人一定為您提供滿意的配電產品！

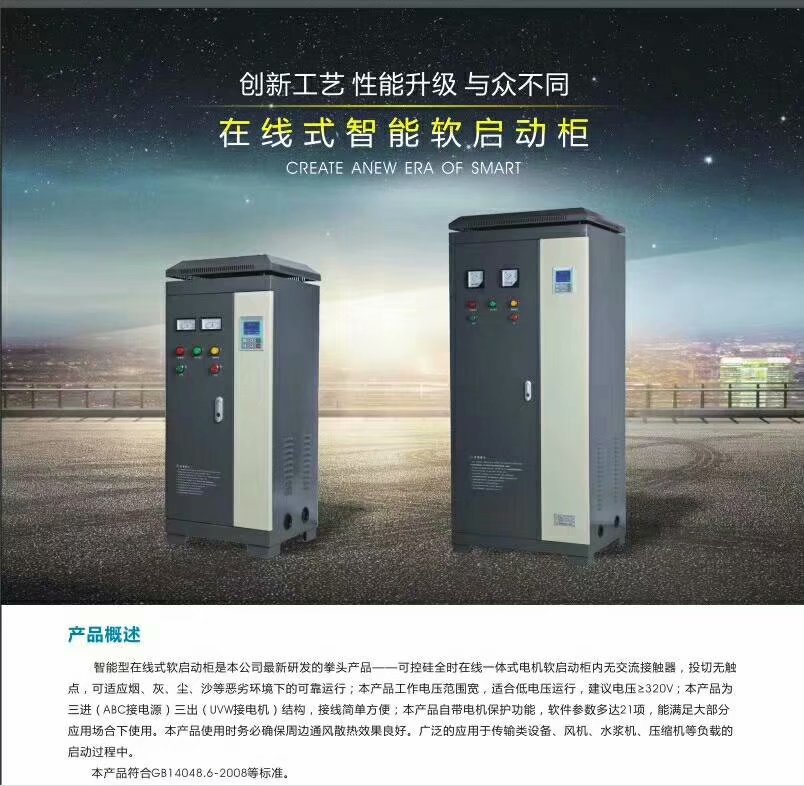

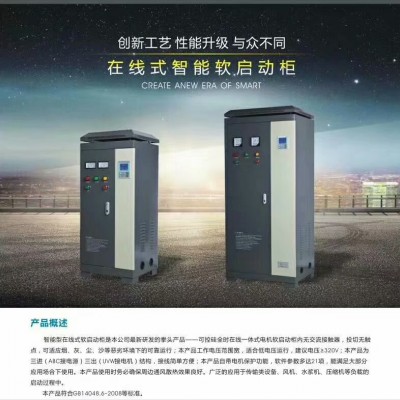

1、柜內沒有交流接觸器，起動及運行的載體均為可控硅（模塊或晶閘管）

2、中文智能液晶屏顯示/全新升級/人機互動-操控更人性化

3、柜內主要元件有空開，軟起動主控板，液晶顯示操控板，軟起動系統（包含可控硅，散熱器和風機），高精度互感器，電源變壓器，電壓表，電流表，按鈕開關及信號燈等

友情提示：本系列產品擺脫外置旁路接線帶來的許多成本，是軟起動應用向經濟性、實用性、便利性的新突破，是軟起動應用走向普及的典范，歡迎咨詢選購。

一、技術指標

輸入電壓：380V 660V

額定工作電流：380V:22-1200A 660V:90-660A

額定功率：380V:11-630KW 660V:75-630KW

起動方式：6種起動方式：限流起動/電壓斜坡起動/突跳+限流起動/突跳+電壓起動/電流斜坡起動/雙閉環起動

保護方式：起動時、起動運行后在線保護

保護內容：12種保護功能

顯示方式：中文液晶漢顯或數字顯示

參數個數：18個

故障記錄個數：10個

端子個數：12個

過載能力：150%，35s, 200%，15s

軟起軟停時間：2-60s提調

接口：485通訊接口,1個可編程繼電器輸出,0-20mA輸出

【新品推廣】：全智能可控硅全時在線一體式軟起動柜/中文軟起動器/旁路交流型軟起動柜，變頻器/變頻調速節能控制柜、恒壓供水，自耦變壓器/自耦降壓起動柜，星三角/直接起動控制箱柜，頻敏變阻器（柜）/液阻柜，交流接觸器等。
