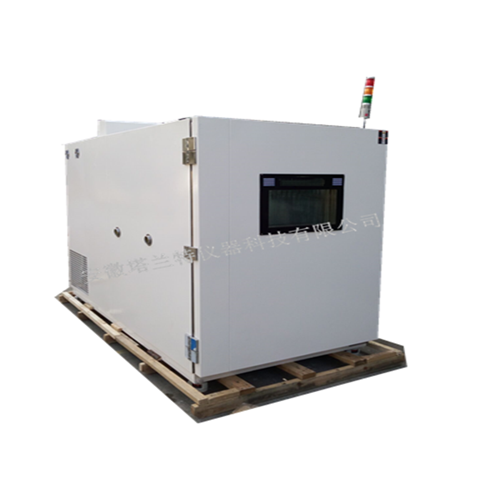

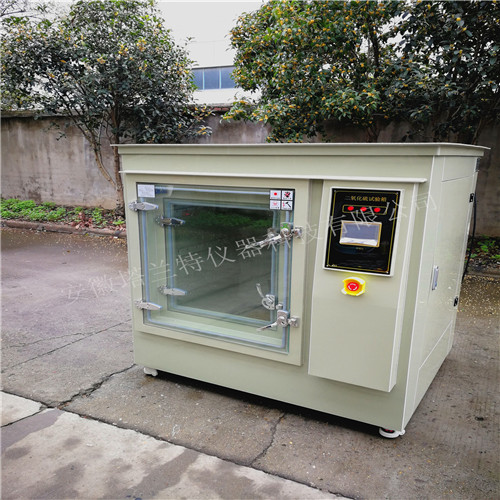

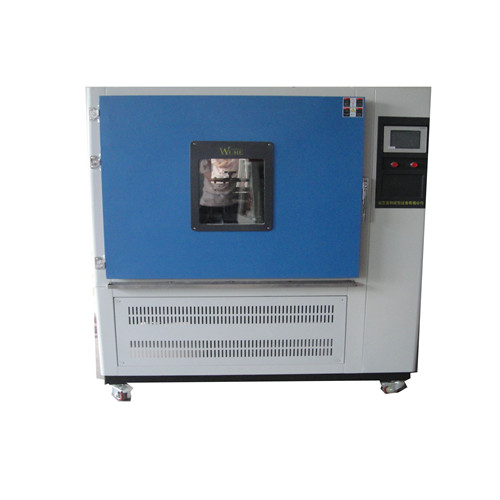

一、臭氧老化試驗箱結構

1、臭氧老化試驗設備選用優質材料，外殼表面進行噴塑處理，美觀，平整。

2、內膽設計成在工作時是一個密閉無直接光照，可安置試樣進行老化試驗的空間，能恒定控制試驗溫差±2℃，選用進口優質不銹鋼板制作。

3、室內的樣品架，夾具和導管等附件都采用不易被臭氧分解，和影響臭氧濃度的不銹鋼、鋁等材料制成。

4、動態樣品架的拉升高度，頻率及幅度均可調節。樣品架可以360度旋轉，轉速可調。

5、箱門合理的位置設置一個透明窗口，用以觀測室內試樣的變化。

6、觀察窗采用多層中空鋼化玻璃,具有透明、隔熱、不易產生蒸汽結霜等優點。

7、臭氧老化試驗設備的內膽與外殼之間的夾層采用高密度玻璃纖維棉填滿，確保箱體不會因溫度傳導而導致溫度波動過大，使樣品在試驗過程中溫度一直保持恒定。

8、臭氧老化試驗設備采用長軸風扇電機進行攪拌，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫度均勻并一直保持穩定。

9、箱體的門與箱體之間采用雙層耐高溫之高張性密封條，以確保測試區的密閉。采用無反作用門把手，操作更容易。

10、在箱體的左側面合理的位置設置一個或多個測試孔，可以外接測試電源線或信號線，孔徑或孔數的安排需使用方指示。

11、機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定。

二 、主要技術參數

   1. 型號         工作室尺寸（D×W×H）     外形尺寸（D×W×H）   功率

   QL—100           400×500×500           1000×900×1400      2.5KW

   QL—150           500×500×600           1100×900×1500      2.5KW

   QL—225           500×600×750           1100×950×1600      3.5KW

   QL—500           700×800×900           1300×1200×1700     6.0KW

   QL—800           800×1000×1000         1400×1400×1850     7.5KW

   QL—010           1000×1000×1000        1600×1400×1850     9.5KW

 2. 溫度范圍：RT+10℃～50℃

 3. 溫度均勻度：≤2℃

 4. 溫度波動度：±0.5℃ /H

 5. 溫度偏差：≤±2℃

 6. 時間設定范圍：0～999 小時

 7. 臭氧濃度：0～500PPHM     0～1000PPHM

 8. 紫外檢測探頭，壽命長，精度高

 9. 樣架轉速：（20—25）mmS（可調）

10. 同一個試件旋轉一周的時間為：8—12 min

11. 臭氧化空氣流速：8—16mmS

12. 夾具伸長率： 5%～35%

13. 電源電壓：AC 380V

三、臭氧發生器

 1. 輸入電壓：220V

 2. 電流：300mA

 3. 手動和自動調節濃度

 4. 濃度范圍：0-100％

 5. 模擬輸入電壓：0-10VDC

 6. 模擬輸出電壓：0-1VDC

 7. 臭氧較大濃度：120gO3/m3

 8. 臭氧產量（進氣為氧氣，流量為100L/h）3.5gO3/h

 9. 電極冷卻方式：強制風冷

10. 使用壓力：小于0.2Mpa

11. 可以多組并聯使用，以滿足設計要求。

四、工作原理

靜態拉伸試驗

1、標準規定試樣兩頭夾在專用夾具上，選擇一種伸長率拉伸，一般選擇20%，夾具安裝在轉動的樣品架上，

2、樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下，進行試驗。

3、經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8 。

動態拉伸試驗

1、標準規定試樣夾具可以自動伸縮將試樣拉伸和復位，拉伸頻率為0.5±0.025Hz，將試樣兩頭夾在專用夾具上，使試樣從伸長率為0至較大伸長率之間循環拉伸，夾具安裝在轉動的樣品架上。

2、樣品架轉速在（20—25）mm/S之間，在溫度為（40±2）℃，相對濕度不大于65%，規定的臭氧濃度下。

3、夾具循環拉伸和復位并隨樣品架一起轉動進行試驗。

4、經過規定的時間后檢查試樣的龜裂情況。一般臭氧濃度選擇（50±5）×10-8 。

5、動態拉伸試驗分為連續動態拉伸和間斷動態拉伸。

五、控 制 系 統

    設備溫濕度和濃度控制部分采用臺灣進口PLC可編程控制器，編程簡單，溫濕度和濃度控制穩定，大屏幕觸摸屏顯示及操作。設備的主要電器元件如斷路器、交流接觸器、小型繼電器均采用“施耐德”品牌，其他電器附件采用國產知名品牌。設備的時間控制器控制試驗所需的時間，操作簡單。當設備運行到達設定時間時，自動停止試驗，并自動進入平衡狀態降溫。

六、加熱和制冷系統

 1. 采用遠紅外鎳合金高速加溫電熱絲；

 2. 完全獨立系統，不影響低溫試驗及臭氧老化試驗；

 3. 溫度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益；

 4. 壓縮機：全封閉法國泰康 1套；

 5. 制冷方式：風冷；

 6. 制冷劑：R22；

 7. 全系統管路均作通氣加壓48H撿漏測試；

 8. 加溫、降溫系統完全獨立；

 9. 內螺旋式冷媒銅管；

10. 斜率式蒸發器；

11. 干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件。

七、保 護 系 統

 1. 整體設備超溫；

 2. 整體設備欠相/逆相；

 3. 整體設備過載；

 4. 制冷機組超壓；

 5. 整體設備定時；

 6. 其它還有漏電、運行指示，故障報警后自動停機等保護。

八、隨機資料

    設備的合格證、保修卡、裝箱單、設備使用說明書、儀表和個電器使用說明書、設備電氣原理圖、隨機零配件、易損件備件等

九、交 貨 說 明

    供方負責送貨上門，安裝調試操作介紹，直到需方員工獨立操作為止。質量保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，供方在客戶指定時間之內到達現場。

十、設備使用條件

 1. 環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）

 2. 環境濕度：≤85%

 3. 電源要求：AC 220V   380V
