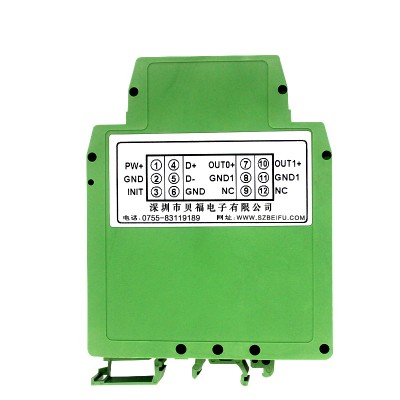

0-10V模擬量或RS485轉PWM輸出隔離轉換器

主要特性:

>> 螺絲固定安裝，插拔式接線端子

>> 尺寸：120 x 105 x 29mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> RS-485遠程設備控制

選型舉例：

例1：一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DIN11 IBF V2-P1-PWM2

例2：一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DIN12 IBF V2-P2-PWM5

例3：兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DIN22 IBF A4-P1-PWM4

例4：一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DIN12 IBF RS485-P1-PWM5

例5：一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DIN11 IBF RS485-P4-PWM3

例6：一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）

通用參數

1，模擬量輸入，一進一出，DIN11，引腳定義：

2，模擬量輸入，一進兩出，DIN12，引腳定義：

 3，模擬量輸入，兩進兩出，DIN22，引腳定義：

4，RS485輸入，一路輸出，DIN11，引腳定義：

 5，RS485輸入，兩路輸出，DIN12，引腳定義：

 Modbus RTU通訊協議

輸入選型為RS485的按此通訊協議通訊，輸入選型為模擬量的請忽略此章節。

模塊出廠默認協議為MODBUS RTU通訊協議，默認地址為01，波特率為9600，數據格式：10位，1位起始位，8位數據位，1位停止位，無校驗。

如果忘記模塊地址和波特率，可以短接INIT（3腳）到GND1（4腳），再重新啟動模塊電源，模塊暫時恢復為默認的狀態：地址為01，波特率為9600。用戶可以查詢地址、波特率和通訊協議的寄存器40201-40203，得到模塊的實際地址、波特率和通訊協議，也可以跟據需要修改地址、波特率和通訊協議。請注意Modbus通訊請將寄存器40203設置為1，否則無法Modbus通訊。當斷開INIT（3腳）到GND1（4腳）后，重啟模塊電源，模塊就會重新按實際設定的地址和波特率來運行。

支持Modbus RTU通訊協議功能碼03（讀保持寄存器）和功能碼06（設置單個寄存器），命令格式按照標準Modbus RTU通訊協議。

通訊舉例1：假如模塊地址為01，以16進制發送：010300000001840A ，即可取得寄存器40001的數據。

假如模塊回復：0103021388B512即讀到的數據為0x1388，換算成16進制就是5000，5000/10000= 0.5。即表明現在輸出的PWM為50%。

通訊舉例2：設置模塊的通道1輸出PWM為80%，可以發送如下命令：

假如模塊地址為01，以16進制發送：010600001F40800A 。

假如模塊回復：010600001F40800A即表示設置成功。

 寄存器說明：

表5   Modbus Rtu寄存器說明

如何將模塊設置為字符協議？

1，                 短接INIT（3腳）到GND1（4腳），再重新啟動模塊電源，模塊暫時恢復為默認的狀態：地址為01，波特率為9600。查詢地址和波特率的寄存器40201-40203，設置模塊地址和波特率，再設置通訊協議為0，即ASCII碼通訊協議。

2，                 斷開INIT（3腳）到GND1（4腳），再重啟模塊電源，模塊就會進入ASCII碼通訊協議。按上面設定好的地址和波特率通訊即可。

字符協議命令集：

 注意：1、在一些情況下，許多命令用相同的命令格式。要確保你用的地址在一個命令中是正確的，假如你用錯誤的地址，而這個地址代表著另一個模塊，那么命令會在另一個模塊生效，因此產生錯誤。

2、必須用大寫字母輸入命令。

1、設定通道N的PWM輸出值命令

說    明：設定模塊通道N的PWM輸出值。N為0表示第1通道，N為1表示第2通道。

命令格式：#AAN(data)(cr)

參數說明：#     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。出廠地址為01，轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。

          N     通道代號 0或1。換成十六進制為30H或31H。

          (data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00， 代表PWM從0%到100%。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：>(cr)      命令有效。

          ?AA(cr)   命令無效或非法操作。

參數說明：>     分界符。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令（字符格式）      #010+050.00(cr)

                    （十六進制格式）  233031302B3035302E30300D

            模塊應答（字符格式）      > (cr)

（十六進制格式）  3E0D

說    明：設定地址01H模塊上 通道1的輸出PWM是 50%。

2、設定通道N的上電或復位后的PWM輸出值命令

說    明：設定模塊通道N的上電PWM輸出值。N為0表示第1通道，N為1表示第2通道。

命令格式：#AASN(data)(cr)

參數說明：#     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。出廠地址為01，轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。

          S     表示要設置上電或復位后的PWM輸出值。

          N     通道代號 0或1。換成十六進制為30H或31H。

          (data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00， 代表PWM從0%到100%。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：>(cr)      命令有效。

          ?AA(cr)   命令無效或非法操作。

參數說明：>     分界符。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    #01S0+010.00(cr)

            模塊應答    >(cr)

說    明：設定地址01H模塊上 通道1的上電輸出PWM值是10%。

 有4個螺絲孔，可以裝螺絲固定

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2017深圳市貝福科技有限公司。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.0

                                                                        日期：2017年9月
