三維可視化管控平臺

一、視頻監控集成系統

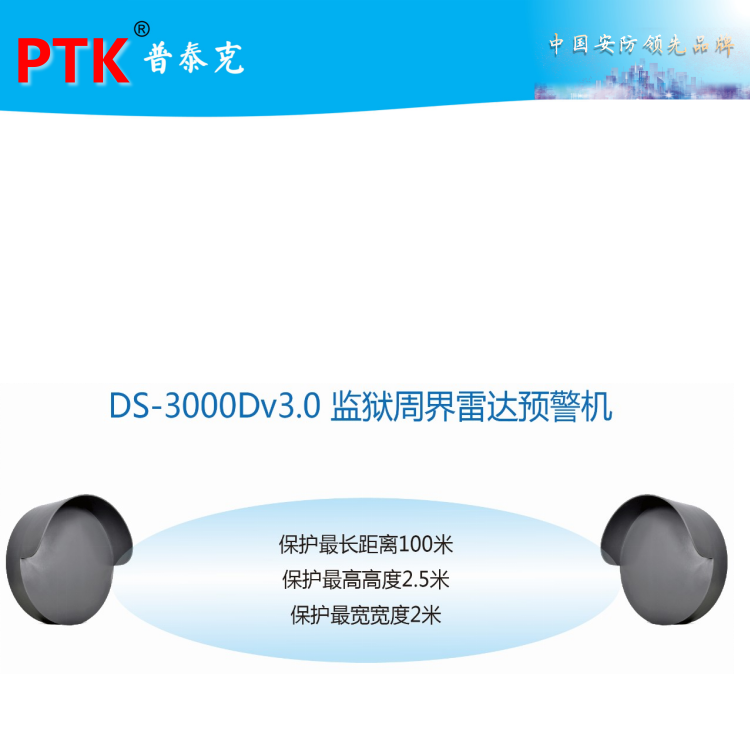

1、把目標單位周界相關的已有的高壓電網、視頻監控、周界雷達預警機、IP網絡多語音喊話、緊急報警、槍球聯動、人員跟蹤定位、等相關的設備進行統一管理

2、要能根據本單位實際情況繪制三維可視化地圖，并能實現各級交換機及管線的可視化運維管理

3、本軟件要能把各種探測設備與視頻監控在三維圖像中代替人工進行自動巡檢，以減輕值班人員壓力和減少風險隱患

4、三維可視化地圖可實現場景漫游\自定義觀察點\自定義演示路徑

5、三維地圖能夠真實反映實際效果，實現三維報警聯動，統一管理其他周界報警設備，視頻巡檢

6、需要提供SDK開發包或動態庫供第三方軟件平臺集成，要求中心平軟件有二次接警確認的功能經，當前端報警后，中心首先確警情，如果發現是誤操作，在軟件上進行操作后自動解除警情，如果確認是真實警情，立既操作或在規定的時間內沒有操作，則下發警情信息至分控中心等其他分控中心

7、系統要具有很好的擴展性能，能對現有的各種數據進行有效的二次開發。

8、實時記錄功能。能夠記錄系統開機、關機、操作、報警、故障等信息，并具有查詢、打印、防篡改功能。

9、權限管理功能。能夠設定操作權限，對操作(管理)員的登錄、交接進行管理。

10、軟件具有可擴展性、要求采用模具化設計，能根據客戶的要求進行定制（另外收費）

1、其他功能。應有較強的容錯、備份和維護保障能力

11、可接入市場上主流品牌的IPC，支持H.246/1L.265編碼協議

2、通過路由器支持多網段視頻監控攝像頭接入、不少于500路監控圖像調用。

3、在三維地圖中顯示各個監控點的分布位置。

4、攝像頭模型支持鼠標點擊操作。

5、點擊攝像頭模型，彈出設備的功能菜單，包含該類設備相應的功能按鈕，以實現相關功能。在三維實景管控平臺上可以控制攝像機的各種功能

6、通過基于三維平臺的交互操作，可對任意一監控點實現如下操作：

1）調取實時監控畫面，并支持截圖、錄像功能。

2）按日期查詢、播放視頻錄像。

3）支持云臺操作。

7、支持同時顯示多個視頻彈窗，可分別對彈窗進行平移、關閉、縮放操作。

8、當多個視頻窗口在同一時間內彈出時，默認以并列的方式進行展示。

9、支持監控設備故障的檢測。利用顏色區分設備正常與非正常工作狀態。

10、可查看監控設備的屬性信息，包括但不限于IP地址、用戶名、密碼。

11、當設備發生報警時，跳轉到警報設備位置。

二、報警預案集成

1、對擁有報警輸出功能的安防設備進行定制開發，在不影響原來設備功能的基礎上，所有報警信號（如電網、雷達預警機、攝像頭、多警情報警等）由平臺統一接收、統一管理。

2、接收設備報警信息時，系統需自動將視角定位至該設備所在區域，同時報警設備模型以閃動的方式行提示。

3、報警聯動：報警發生時，該報警設備所在區域所有關聯攝像頭的監控畫面窗口自動彈出。

4、報警聯動規則支持以設備為單位，根據實際要求進行配置。

5、語音提示所發生各類報警事件的報警設備、報警類型。

6、在設備列表中，將發生報警的設備給予標注，并將所有報警設備置頂。

7、支持手動關閉報警設備的報警狀態。

8、支持接收主流監控設備的事件類型的報警輸出。

9、撤布防功能：

1）可自由配置相關的布防內容，包括某一類的報警信號和報警設備。

2）在三維管控平臺中可以實現撤布防。

三、三維實景地圖漫游

手持鼠標和鍵盤漫游，可以實現在監管場所場景中任意上升、下降、仰視、俯視、左轉、右轉、鼠標雙擊定位等操作。功能全面，操作便捷。

在場景中，可以雙擊右鍵進行整體場景旋轉，方便用戶全方位觀看監管場所整體情況。

四、場景視點

可將用戶感興趣的場景視角（選定的任意高度和任意角度的位置信息，如監管場所大門、崗樓等）保存為關注點縮略圖，方便用戶對特定場景進行定位，快速切換到指定關注點進行瀏覽。支持關注點的添加、刪除、編輯、修改等操作。用戶可以降關注點和視頻點位關聯，點擊關注點，飛向指定場景視角的同時，打開關聯的視頻畫面。

五、模型透視

可以以四種不同的可視化效果（掀頂、抽屜、彈簧、透視）在直觀看到內部結構：

六、自動巡航

系統具備按照特定路線自動導航瀏覽的功能，可以根據用戶設置的路線進行漫游。

系統可以設置漫游速度，在漫游過程中，在每個關鍵點可以關聯攝像機，漫游到對應關鍵點時，自動彈出關聯的視頻畫面。

例如：周界四面圍墻共有20個防區，在周界三維場景中，每個防區設置一個關注點，并關聯附近的攝像機，將20個關注點按順序設置為一條飛行路線。用戶需要巡視周界時，播放該條路線，三維場景按照設置的路線自動飛行，飛到某個關注點時，自動彈出與該關注點關聯的攝像機畫面。

七、資源管理

模型配置:三維場景中提供攝像機、對講終端、紅外報警、雷達報警、門禁讀頭、定位基站、消防栓、井蓋、車輛、人物等模型。可以任意放置在三維場景中。

模型搜索：輸入設備的名稱或地址碼，三維場景可以跳轉至設備所在位置。搜索到設備后，設備閃爍提示

八、標簽展示

所有的資源模型可以用圖片標簽標注，在距離場景很遠的位置，也可以看到標簽，知道資源的分布。

三維提供各類文字和圖片標簽，方便顯示內容

九、動作演練

三維電子地圖的優勢是“身臨其境”的可視化體驗，可以將一系列的步驟（如跳轉至觀察點、隱藏/顯示建筑、隱藏/顯示信息點、隱藏/顯示標簽、骨骼動畫、火粒子、水粒子等）設置為一個動作，系統可以自動按設置好的步驟順序執行，實現一些預案演示的效果，從中發現優化途徑。

例如：消防演練

可以在三維地圖里面布置所有的水龍帶、干粉滅火器、噴淋頭、煙感探頭、疏散路線，推敲每個消防重點部位的疏散、搶救辦法，遇到緊急情況有助于應急響應。
