VA550流量傳感器0695 0550_A1_B1_C1_D

VA550流量傳感器0695 0550_A1_B1_C1_D1_E1_F1_G1_H1_I1_J1_K1_L1_M1_R1

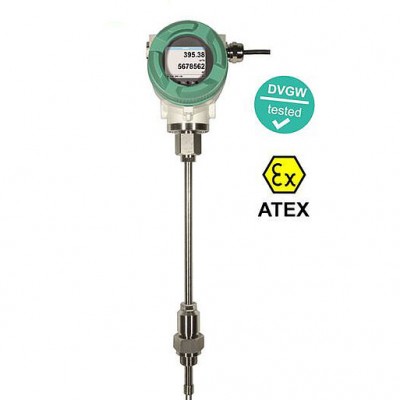

VA 550 - 適用于苛刻工業應用條件的流量傳感器

用于監測壓縮空氣和氣體的流量傳感器，結實耐用

VA 550 流量傳感器是理想的插入式傳感器，通過簡單的方式對 3/4″ 至 DN 500 規格的壓縮空氣和氣體管道進行消耗量測量。這種流量傳感器可以在壓力下通過一個 ?″ 球閥輕松拆裝（另見下文中的“相應的配件”）。

VA 550 流量傳感器的機械性優勢：

堅固、耐沖擊的鋁壓鑄外殼，適用于室外區域，IP 67

所有接觸介質的零件都由不銹鋼 1.4571 制成

插入式版本適用范圍從 3/4″ 到 DN 500

根據需要可提供 ATEX 許可 ATEX II 2G Ex d IIC T4

根據需要可提供德國天然氣和供水協會的天然氣許可證（最高 16 bar）

壓力范圍最高 50 bar，特殊版本最高 100 bar

溫度范圍最高 180 °C

沒有活動的零件，無磨損

傳感器尖端極其堅固，易于清潔

通過 1/2″ 球閥可在有壓力情況下方便地安裝和拆卸

外殼可旋轉，顯示屏讀數可旋轉 180°

可在有壓力情況下安裝和拆卸的保險環

用于準確安裝的深度計

VA 550 流量傳感器的測量技術優勢：

在顯示屏中顯示 4 個數值：Nm3/h、Nm3、Nm/s、°C 可自由設置單位

最小/最大值和天/小時/分鐘的平均值可任意設置

可通過 Modbus RTU 調取所有測量值、設置，比如氣體類型、內徑、序列號等

可在顯示屏上全面讀取診斷功能，或者通過 Modbus 遠程查詢比如超出最高/最低值 °C，校準循環、故障代碼、序列號，讀取和更改所有參數

在超出校準循環時發出信息

標準版精度為測量值的 1.5 % ± 滿量程的 0.3 %

精密版精度為測量值的 1.0 % ± 滿量程的 0.3 % 經認證最高可達 40 校正點

測量段為 1：1000（0.1 至 224 米/秒）

通過顯示屏、便攜手持式設備 PI 500、電腦服務軟件在現場配置和診斷

可自由設置氣體類型（空氣、氮?dú)狻⒀鯕狻鍤獾龋?/p>

可自由設置參考條件 °C 和 mbar/hPa

零點設置、泄漏流量抑制

壓力損失可忽略不計

通過方向開關在兩個方向上測量流量

提供 ATEX 或 DVGW 認證的流量傳感器 - VA 550

特殊機械特性：

? 堅固、耐沖擊的鋁壓鑄外殼，適用于室外區域，IP 67

? 所有接觸介質的零件都由不銹鋼 1.4571 制成

? 插入式版本適用范圍從 3/4″ 到 DN 1000

? 根據需要可提供德國天然氣和供水協會的天然氣許可證（最

高 16 bar）

? 壓力范圍最高 50 bar，特殊版本最高 100 bar

? 溫度范圍最高 180°C

? 沒有活動的零件，無磨損

? 傳感器尖端極其堅固，易于清潔

? 通過 1/2″ 球閥可在有壓力情況下方便地安裝和拆卸

? 外殼可旋轉，顯示屏讀數可旋轉 180°

? 可在有壓力情況下安裝和拆卸的保險環

? 用于準確安裝的深度計

0695 0550   VA 550 流量計，測頭采用堅固的壓鑄鋁外殼

_A1  標準版本 (92.7 m/s)

_B1  G 1/2″ 外螺紋

_C1  220 mm

_D1  有集成顯示屏

_E1  2 個 4…20 mA 模擬量輸出端（電流隔離），脈沖輸出端，RS485 (Modbus-RTU)

_F1  不使用真實氣體平衡 - 通過氣體常數設置氣體類型

_G1  壓縮空氣

_H1  50 bar

_I1  正常規格

_J1  測量值的 ± 1.5% ± 滿量程的 0.3%（標準）

_K1  氣體溫度最高 120°C（僅限 ATEX 版）

_L1  沒有爆炸危險的區域 - 無許可證

_M1  20°C，1000 mbar

_R1  特殊測量區域（在訂購時請說明）
