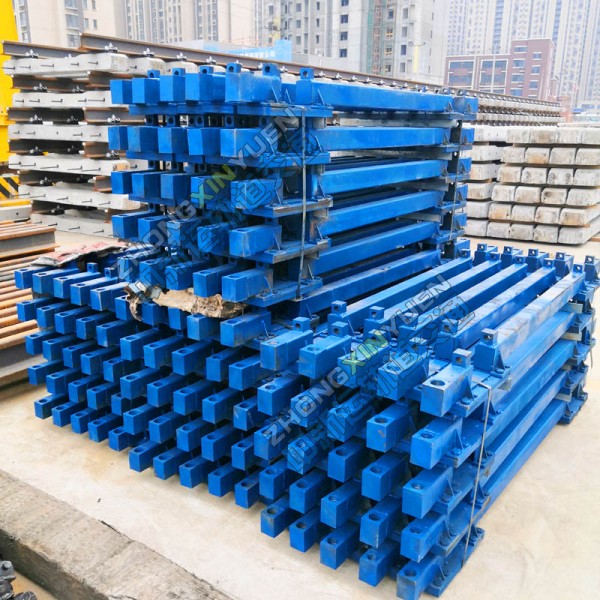

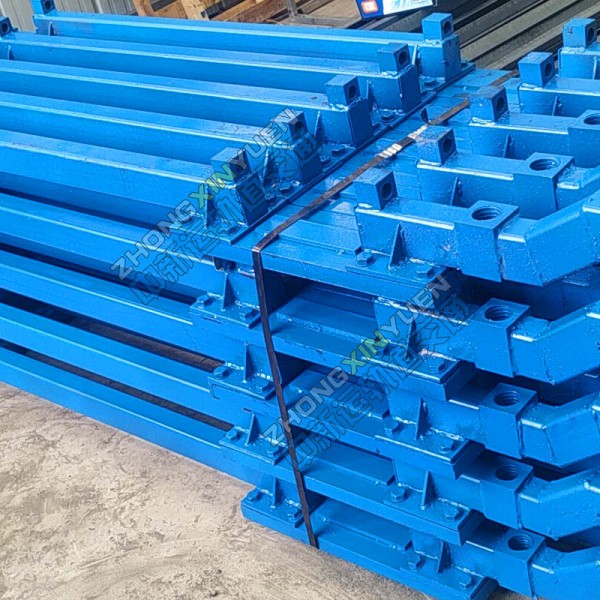

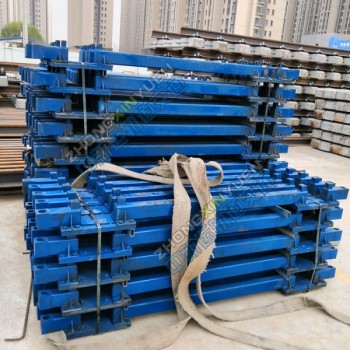

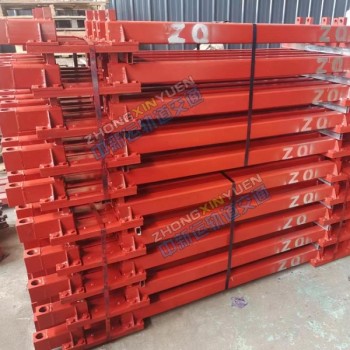

鋼軌支撐架ZXYZCJ-2300 軌排架 軌排支撐架

中新運公司主營生產軌排架,鋼軌支撐架,軌排支撐架,多年鐵路工裝生產廠家,自產自銷,庫存充足,工藝精細,型號規格齊全,現貨供應,量大價優,歡迎咨詢山東中新運,全天恭候您的垂詢！

鋼軌支撐架是鋪設整體道床時固定軌道，調節軌距，調整軌道標高的一種工裝。主（中新運軌道交通）要由主撐桿、調節螺桿、底座支撐板、調節墊板等零部件組成。

軌排支撐架用于城際鐵路地鐵（中新運軌道交通）軌道施工要求采用人工散枕。龍門吊配合框架安裝形成軌排，利用軌排上的高程螺桿調節器合軌向調節裝置調整軌排的水平和高度，然后進行混凝土澆筑，形成整體道床。

鋼軌支撐架參數：

型號：ZXYZCJ-2100  ZXYZCJ-2300

鋼軌支撐架分為：地鐵鋼軌支撐架、高鐵鋼軌支撐架、輕軌支撐架。

材質：450#鑄鋼

重量：約80kg

支撐架方管尺寸：60mm×80mm×5mm

承軌板尺寸：140mm×490mm×25mm

產品增加：

1、4塊壓軌墊板

2、支撐架兩側各加50mm

3、螺桿直徑40mm長度800mm

4、顏色：藍色（顏色可以根據客戶要求）

5、噴漆字體：中新運軌道交通（字體可以根據客戶要求）

6、大螺桿 直徑為40MM

鋼軌支撐架適用于：地鐵、高鐵、城市有軌電車、軌道交通等。

用途：軌面高程、軌距、軌向等調整。

(1) 能夠精地調整（中新運軌道交通）軌向和軌面高度;

(2) 具有一定的穩定性,在混凝土搗固時,軌排不能晃動,以免影響軌道的幾何尺寸。

支撐架的設計

下承式支撐架跨度為2.7m，兩端采用絲桿及底座作支撐，橫梁為100mm×100mm 方型中空梁，經計算梁的強度達到施工要求。

整個支撐架可分為兩層，上層為兩調整螺栓及定距桿，調整軌道時兩螺栓一松一緊帶動定距桿實現鋼軌的水平位移，對軌道起粗調的作用。下層為連接定距桿的拖式卡口，每個卡口的兩軌卡螺栓可調整鋼軌的水平位移，還可以實現對軌距的少量調整，完成對軌道的精調。鋼軌由插板托起，在絲桿的作用下實現高度的變化。

卡口頂部至軌面距離為300 mm，調整軌道過程中可以俯身順著軌面觀測鋼軌線形，以便作出相應的調整。本支撐架設計時考慮到要實現軌道1∶40的軌底坡，故托式卡口的兩板預留孔位置略有不同。外軌的預留孔高于內軌的預留孔，其高差和兩孔的水平距離之比為1∶40 軌底坡的控40，使插板能夠?qū)崿F(xiàn)對軌道1∶40制，而支承塊實現水平布置。

下承式支撐架的應用：

根據單位長度的鋼軌和支承（中新運軌道交通）塊的質量及支撐架的承載能力，對支撐架進行合理分配，每2.5m 布置一個支撐架，鋼軌接頭處支撐架的布置可作適當調整，這樣100 m 的軌排約需40 個支撐架，其調軌方法如下。

(1) 粗調軌道水平：

以一根鋼軌為基本軌將軌道尺架在兩股鋼軌上， 測量此時兩軌面連線中心線到基標中心的距離。根據實測軌面和基標高差對兩支承絲桿作相應的升降。此時可以擰動兩絲桿，使支撐架連同軌道上升或下降。本工序應對前后兩支撐架作適當調整，使其頂面盡量在一平面內。

(2) 精調軌道水平：

根據道尺的氣泡和實際高差，比較實測高差，對絲桿作微調，直至水泡居中即實際高差和實測高差相符， 即實現軌道水平。

(3) 調整軌道中心線及軌距：

本工序需配合軌道尺和吊線球使用(軌道尺使用前要分中，使吊球準確對中) 。擰動上層的調整螺栓和下層的軌卡螺栓，使軌距符合設計要求并使軌道中心和線路中心重合。上層調整螺栓起調整中心線的作用，而下層軌卡螺栓既可起整體道床施工鋼軌支撐架的設計及應用。
