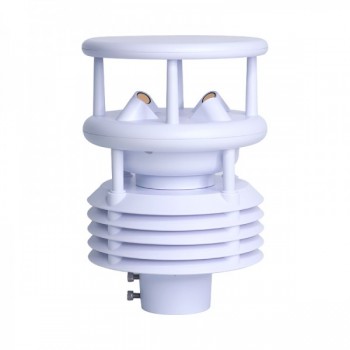

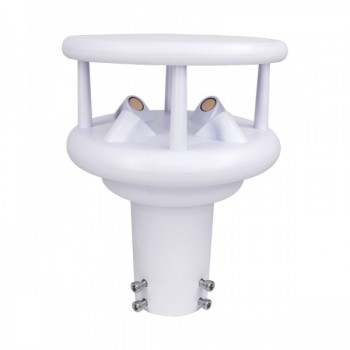

HCD6812型? 超聲波風速風向儀

產品簡介

HCD6812超聲波風速風向儀是一款利用超聲波在空氣中的傳播時間差來測量風速、風向的測量儀器。與傳統的機械式風速風向儀相比，具有磨損小、使用壽命長、相應速度快等特點。可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場等領域。不需維護和現場校準。

結構堅固，儀器抗腐蝕性強，在安裝和使用時無需擔心損壞；

設計靈活，輕巧，攜帶輕便，安裝、拆卸容易；

適用領域

HCD6812超聲波風速風向儀可廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場、農業氣象、水利氣象、電力環境、高速公路氣象監測等多領域。不需維護和現場校準。

產品特點

1、全數字信號處理，消除外接環境因素影響；

2、在惡劣環境下能精準測量并提供可靠數據；

3、超聲波探頭采用兩級交直流升壓驅動，高增益超聲波發射，提高穿透性，并且接收端也采用兩級模擬及數字放大芯片處理，提高接收靈敏度，有效抗強風沙及濃霧影響；

4、程序采用多級數字滑動濾波及加權遞推濾波等處理，可以識別隨機誤差并且過濾。有效的抗電磁波等因素造成的干擾。

技術參數

監測參數測量范圍分辨率精度

風速0-60m/s0.01m/s±（0.3+0.03v）m/s（≤30M/S）±（0.3+0.05v）m/s（≥30M/S）

v為標準風速

風向0-360°0.1°±3°

（風速＜10m/s時）

監測原理風速風向（超聲波）

輸出信號4-20mARS485 Modbus RTU通訊協議

供電DC12-24V 、太陽能

固定方式套筒固定；法蘭轉接盤固定

功耗<30mA

加熱平均電流<3A(不帶加熱可刪除整行)

殼體材質ASA工程塑料

防護等級IP65

外形尺寸251×182×182（mm）

安裝部分尺寸50（內徑）×70（外徑）（mm）

固定支架1.5米、3米法蘭固定

GPS設備跟蹤定位（可選配）

數據發布選配PC端、手機APP、LED顯示屏、液晶電視展示等

通訊協議

適用于超聲波風速風向XF200系列 HCD6812系列

波特率：9600

數據位：8

停止位：1

校驗位：無

1.1 CRC說明：

以下所有說明中，MODBUS RTU 協議中的CRC16兩字節，按照MODBUS規定：低字節在前，高字節在后。

以下說明中，假定傳感器地址0xFF（傳感器缺省地址為FF）

1.2 返回錯誤碼規定：

傳感器對于錯誤指令的接收(包括CRC16效驗錯誤)，均實行不返回錯誤碼方式。上位機可在指令發出200ms后收不到返回數據時認為發出指令失敗，可重新發送指令。

1.3 標準MODBUS 寄存器說明

特別注意：MODBUS 命令中寄存器的數量或長度一項均為兩字節16 位為一個單位（高字節在前，低字節在后），而非單字節8 位為一個單位。

用戶應保證命令中寄存器的地址和數量這兩項參數的范圍在本系統規定范圍之內。如果超出范圍，傳感器的輸出結果將無法預測，用戶應在上位機軟件設計中保證MODBUS 命令符合本手冊要求，支持zui小問詢周期為1S/次。

輸入寄存器：用功能碼 03 讀

地址操作內容備注

0x000C只讀風速，放大100倍的16進制數，如0x0125表示293/100=2.93m/s

0x000D只讀風向，放大10倍的16進制數，如0x0C14表示3092/10=309.2°北為0°

0x0020只讀電子羅盤，16進制數，如0x0036表示目前指向54°北為0

0x0021只讀俯仰角1定制

0x0022只讀俯仰角2定制

0x0023只讀俯仰角3定制

0x0024只讀經度-1定制

0x0025只讀經度-2定制

0x0026只讀緯度-1定制

0x0027只讀緯度-2定制

0x0028只讀海拔定制

0x010C讀寫加熱開啟溫度適用帶加熱型號

1.4通訊示例

下面舉例介紹一下利用 Modbus RTU 命令訪問系統寄存器的方法：

1、讀取多個輸入寄存器（5個實時數據）命令

發送：FF 03 00 0C 00 02 11 D6

FF0300   0C00   0211  D6

系統地址功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：FF 03 04 00 11 0C 14 B0 F6

FF0304 00 11 0C 14B0 F6

系統地址功能碼數據段字節數量數據段數據CRC16校驗位

解析數據：

   0x0011=17

   風速=17/100=0.17m/s

   0x0C14=0x0C * 256 + 0x14= 3092

   風向=3092/10=309.2°

2、讀取單個輸入寄存器命令

發送：FF 03 00 0C 00 01 51 D7

FF0300   0C00   0151   D7

系統地址功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：FF 03 02 02 1C 91 39

FF030200  1C90 59

系統地址功能碼數據段字節數量數據段數據CRC16校驗位

解析數據：

   0x001C= 0x00 * 256 + 0x1C= 28

   風速 = 28/100=0.28M/S

3、讀取地址寄存器命令

發送：00 03 00 00 00 01 85 DB

000300 0000   0185 DB

功能碼寄存器地址寄存器數量軟件自動產生的CRC16校驗位

回答：00 03 02 00 01 44 44

00030200 0144 44

功能碼數據段的字節數量數據段數據CRC16校驗位

數據段數據為0x0001 =01   表示系統地址為01

4、修改內部寄存器（系統地址）命令（把地址改為0x33）

發送：00 06 00 00 00 33 C8 0E

000600   0000 33C8 0E

功能碼寄存器地址新地址CRC16校驗位

回答：00 06 00 00 00 33 C8 0E  （表示修改成功））

000600 0000  33C8 0E

功能碼起始地址新地址CRC16校驗位

5、設置加熱開啟溫度

發送：00 06 01 0C 00 0A C9 E3

000601 0C00 0AC9  E3

功能碼寄存器地址低于10℃開啟CRC16校驗位

回答：00 06 01 0C 00 0A B8 21 （表示修改成功）

000601 0700 0AC9  E3

功能碼起始地址低于10℃開啟CRC16校驗位

注：設備出廠默認為低于5℃開啟加熱。

6、設置磁偏角修正（僅針對選配電子羅盤時）

發送：00 06 01 06  00 05  A9 E5

000601 0600 05 A9 E5

站號功能碼寄存器地址修正角CRC16校驗位

回答：00 06 01 06  00 05  A9 E5  （表示修改成功）

000601 0600 05A9 E5

站號功能碼寄存器地址修正角CRC16校驗位

修正角含義

高八位表示修正方向，0x00代表正修正，0x01為負修正

低八位為需要修正的角度

例 0x00 05 表示需要在輸出值上增加5度

   0x01 03 表示需要在輸出值上減少3度

7、讀取經緯度信息

發送AT+GPS#

回復

GPS:36.12345,N;114.12345,E;2019-01-01,D;10:20:00,T;0040.2,H#

補充協議：(默認設備地址為FF)

主動上報周期       （寄存器地址0x01 0A）    單位為min，0代表不上報

00 06 01 0A 00 0A 29 E2 (設置主動上報周期為10分鐘)

主動上報長度       （寄存器地址0x01 0B ）

00 06 01 0B 0C 02 7C E4(主動上報寄存器地址0C-0D)

波特率  （寄存器地址  0x0102）

00-06分別代表2400、4800、9600、19200、38400、57600、115200

00 06 01 02 00 02 A9 E6（設置波特率為9600，非*人士請勿自行更改）
