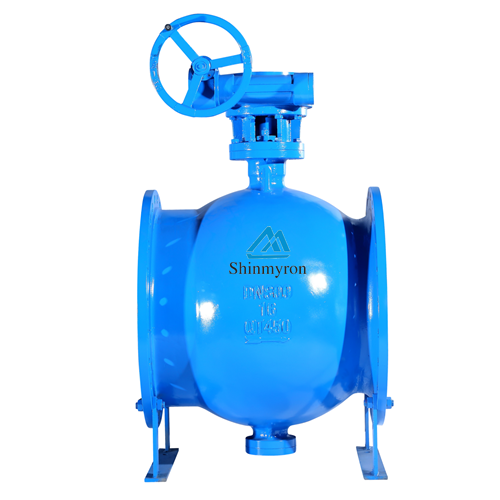

雙偏心半球閥產品概述
上海興麥隆閥門生產的CBXDF雙偏心半球閥其結構采用偏心契緊原理，通過傳動結構達到閘緊、調節、關閉的目的，利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。半球閥的球體和閥座完全脫離，**了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護，雙偏心半球閥，為化工、石頭、燃氣、冶金、電力等工業部門溶液工藝流程中為易沉淀垢、結晶析出而影響流程的困境中提供了可靠的控制閥門。
產品特性
1、雙偏心球閥在開啟時球體藏于閥腔內，流通截面大，且閥門不被沖刷，無留阻。關閉時閥芯不被沖刷，閥芯球面沿閥座漸進，具有剪斷功能，有效切除結垢障礙，實現可靠密封。它對容易結垢的介質固體析出輸送特別有效。
2、雙偏心球閥的半球采用雙金屬，在球體上堆焊不同的合金，閥座也作相應堆焊，經特殊處理。密封面組成防腐、耐磨、耐高溫等各種類型，滿足不同場合需求。
3、雙偏心球閥密封嚴緊，輸送有害氣體可達零泄漏。
4、雙偏心球閥閥座與球體留有補償量，當閥座磨損后，關閉時在轉動少許，仍能可靠密封，延長使用壽命。此外用戶將壓緊螺釘擰掉調整或更換后，閥座仍可使用，避免了眾多閥門密封失效整臺報廢的弊端。
5、根據用戶需求堆焊不同合金，雙金屬密封圈的選配可以用于耐磨、耐腐蝕、耐高溫等而有要求嚴格密封的不同工業部門。
產品執行標準
設計標準 | 結構長度 | 法蘭標準 | 試驗和檢驗 |
GB/T26146 | GB/T12221 | GB/T9113、GB/T17241.6 | GB/T13927、API598 |
主要零件材料
公稱壓力PN (Mpa) | 1.0、1.6 |
常溫*大工作壓力(Mpa) | 1.6 |
殼體強度試驗壓力(Mpa) | 2.0 |
氣密封試驗壓力(Mpa) | 0.6 |
高壓密封試驗壓力(Mpa) | 1.1 |
滲漏率 | 零 |
適用溫度(℃) | 軟密封：-46℃~280℃ |
半球 | 上裝、側裝 |
適用介質 | 天然氣、水、水蒸氣、油品類、酸類、堿類、煤粉、煤灰、廢渣、泥漿、含顆粒狀、含纖維等各類介質 |
傳動形式 | 蝸輪蝸桿傳動、電動傳動 |
部件 | 材質(可選) |
底蓋 | QT450、WCB、304 |
閥體 | QT450、WCB、304 |
閥桿 | 20Cr13、304 |
球體 | QT450、304 |
閥座 | PTFE |
shinmyron主要外形連接尺寸
DN | L | D | D1 | D2 | Z-d0 | f | b | H |
40 | 165 | 150 | 110/ | 84 | 4-18 | 2 | 18 | 210 |
50 | 178 | 165 | 125 | 99 | 4-18 | 2 | 20 | 230 |
65 | 190 | 185 | 145 | 118 | 4-18 | 2 | 20 | 245 |
80 | 203 | 200 | 160 | 132 | 8-18 | 2 | 20 | 265 |
100 | 229 | 220 | 180 | 156 | 8-18 | 2 | 22 | 310 |
125 | 254 | 250 | 210 | 184 | 8-18 | 2 | 22 | 350 |
150 | 267 | 285 | 240 | 211 | 8-22 | 2 | 24 | 395 |
200 | 292 | 340 | 295 | 266 | 8-22 | 2 | 24 | 435 |
250 | 330 | 395 | 350 | 319 | 12-22 | 2 | 26 | 480 |
300 | 356 | 445 | 400 | 370 | 12-22 | 2 | 26 | 550 |
350 | 381 | 505 | 460 | 429 | 16-22 | 2 | 26 | 620 |
400 | 430 | 565 | 515 | 480 | 16-26 | 2 | 26 | 670 |
450 | 502 | 615 | 565 | 530 | 20-26 | 2 | 28 | 700 |
500 | 550 | 670 | 620 | 582 | 20-26 | 2 | 28 | 760 |
600 | 660 | 780 | 725 | 682 | 20-30 | 2 | 34 | 850 |
700 | 770 | 895 | 840 | 794 | 24-30 | 5 | 34 | 920 |
800 | 880 | 1015 | 950 | 901 | 24-33 | 5 | 36 | 1100 |
900 | 1000 | 1115 | 1050 | 1001 | 28-33 | 5 | 38 | 1300 |
1000 | 1100 | 1230 | 1160 | 1112 | 28-36 | 5 | 38 | 1600 |
1200 | 1200 | 1455 | 1380 | 1328 | 32-39 | 5 | 44 | 1950 |
