1 功能特點

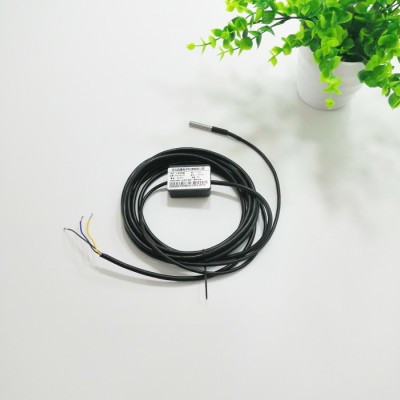

土壤溫濕度傳感器是一款高精度、高靈敏度的測量土壤溫度、濕度的傳感器。測量濕度的工作原理是通過FDR(頻域法) 測量土壤濕度可對應出土壤容積含水率，是符合目前國際標準的土壤水分測量方法。測量溫度工作原理是通過高精度的數字溫度芯片讀取溫度值。變送器內部有信號采集，漂零，溫度補償功能。本傳感器適用于氣象、環境、農業、林業、水利、電力等需要測量土壤濕度的領域。

測量精度高，響應速度快、互換性好

具備電源反接保護功能

環氧樹脂澆筑，·密封性好耐腐蝕，可長期埋入土壤中使用

體積小巧化設計，攜帶方便，安裝、操作及維護簡單。

不繡鋼探針保證使用壽命。

性能可靠，受土壤含鹽量影響較小，可適用于各種土質

2 技術參數

    ⊙供電電壓：7-24v  DC

⊙精度：±3%

⊙測量范圍：0-100%

⊙測量穩定時間：2秒

⊙響應時間：＜1秒

⊙探針長度：5.5cm

⊙探針直徑：3mm

⊙探針材料：不銹鋼

⊙電路密封：環氧樹脂

⊙工作電流：25～35mA，典型值28mA（電壓型）

⊙測量主頻：100ＭHz

⊙測量區域：以中央探針為中心，圍繞中央探針的直徑7cm、          高7cm的圓柱體

⊙引線長度：2.5米(可定制)

    ⊙信號輸出：RS485 Modbus協議

3接線說明

4 安裝說明

★傳感器有兩種插用方法：

⊙快速測量法：選定合適的測量地點，避開石塊，確保鋼針不會碰到石塊之類堅硬物體，按照所需測量深度刨開表層土，保持下面土壤原有的松緊程度，握緊傳感器體垂直插入土壤，插入時不可前后左右晃動，確保與土壤緊密接觸。一個測點的小范圍內建議測多次求平均。

⊙埋地測量法：垂直挖直徑大于20厘米的坑，深度按照測量需要，然后在既定深度將傳感器鋼針?biāo)讲迦肟颖?，將坑填埋壓?shí)，確保與土壤緊密接觸。穩定一段時間后，即可進行連續數天、數月乃至更長時間按的測量和記錄。

此方法用于多層土壤水分檢測，濕度頭間距10cm排列，防止相互干擾。插入時請勿搖晃傳感器，以防傳感器探針被壓彎，損壞鋼針。

注意事項：

（1）當感覺被測土壤里有硬塊或異物時，請重新選擇被測土壤位置繼續檢測。

（2）操作注意事項：

①測量前應選擇密度均勻的土壤作為被測對象

②請勿將傳感器探針插入硬土塊中，防止探針損壞

③不可直接拽拉電纜將傳感器移出土壤

④使用完畢后，用毛刷掃除探針上的土塵，并用柔軟的布擦干探針，保護濕度探頭干凈，增加使用壽命
