葉面濕度用戶手冊

V1.0

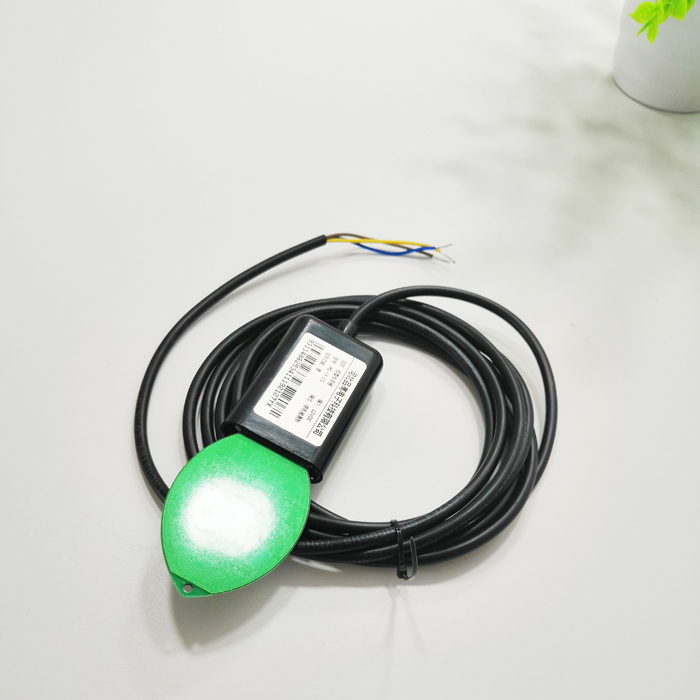

葉面濕度傳感器

1 工作原理

探頭表面由金手指組組成。安裝于被測植物葉叢中，模擬葉面水分分布情況。傳感器體表溫度系數與綠色葉面相似，其蒸發，保水性，與真實葉面相同。

傳感器依據金手指間的水分含量大小，經過精密電路轉換為電壓值輸出。所有轉換電路經過校正后，性能穩定，測量精確。

本傳感器體積小巧化設計，攜帶方便，安裝、操作及維護簡單。
結構設計合理，保證使用壽命。
外部以環氧樹脂純膠體封裝，密封性好，不受腐蝕。
測量精度高，性能可靠，確保正常工作。
響應速度快。

2 適用范圍

可廣泛應用于溫室植物培養、林木種植、草皮培植、各種果樹葉面濕度等測量。

3 技術參數

·測量范圍：0-100%

·精度：± 5%

·線長：1.5米

★電壓輸出型

供電電壓：7-24v  DC

輸出信號：0.4-2v

測量值=(輸出電壓-0.4)/1.6*量程

★電流輸出型

供電電壓：10-24v  DC

輸出信號：4-20mA

測量值=(輸出電流-4)/16*量程

4接線說明

5 安裝說明

葉面濕度傳感器可測量植物葉片表面水份的百分比含量，采用電阻測量原理，它由表面感應格珊和信號變送器組成，使用時將傳感器安裝被測植物葉片附近，傳感器將模擬植物葉片獲得水份的過程。

使用時將傳感器放在被測葉面附近

常見故障現象及解決方法

1、傳感器輸出信號異常

◆查看供電電壓是否穩定

◆查看供電范圍是否正常

◆檢查線路是否虛接

2、傳感器無信號輸出

◆查看電源正負極和地線是否連接正確

◆檢查電源電壓是否符合要求
