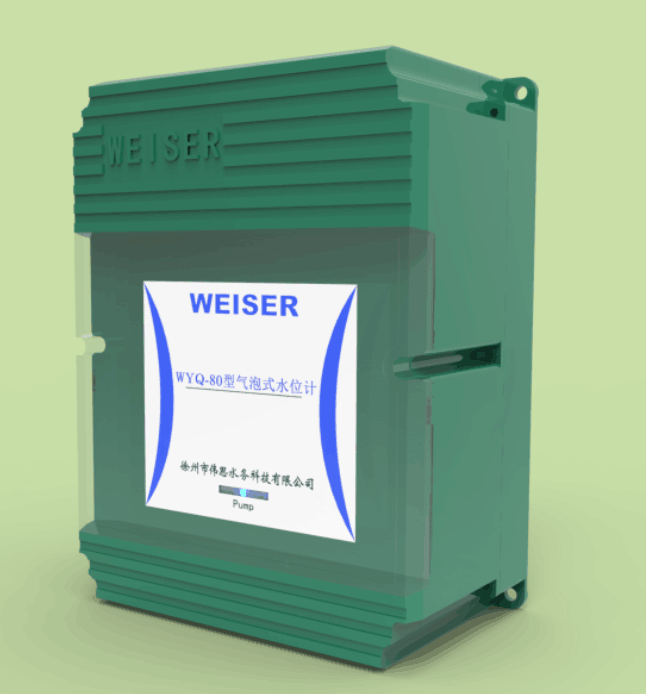

WYQ-80型氣泡式水位計

WYQ-80型氣泡式水位計

1.概述
WYQ-80型氣泡水位計適用于需要連續精確測量水位的環境，因不需要建水位井，對水文站水位、水庫水位、水力發電調壓井水位、大壩測壓管以及上下游水位的監測，氣泡式水位計是最理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等特點。
WYQ-80型水位計采用CHR1000數字式硅電容充油芯體作為壓力檢測單元。CHR1000數字式硅電容充油芯體是利用當前世界領先工藝3D-MEMS技術生產的數字式硅電容傳感器作為感應器件而發明的數字式充油芯體。由于數字式硅電容的高集成化和3D-MEMS技術特點，在對測點壓力測量的同時對測點溫度也進行測量，壓力測量具有很高的精度一般為0.05%，相對較其他傳感器還具有低功耗、抗腐蝕、抗輻射、抗干擾、可長期加壓等優點。
2.工作原理
氣泡式水位計內部的氣泵產生壓縮空氣，流經專用氣流線，按設定好的間隔進入氣室，在氣室里，氣泡均勻地冒出來進入水中。
氣泡室孔上水的液位與測量管內流體靜壓（P）建立關系如下：
       P = ρgh
那么，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之間就存在一定的線性關系。通過測量測管內的空氣壓力，就可以換算出當前的水位了。這就是氣泡式水位計測量液位的基本原理。
3.產品特點
□超低功耗 靜態電流≤15mA
□寬電壓 10VDC~14VDC，正常12VDC
□寬量程 0~10m，0~20m，0~40m，0~80m可選
□多通訊方式 數字：485（MODBUS），模擬：4~20mA
□多工作模式 定時采集，定量采集（可實現超低功耗，智能判斷調節氣泵工作間隔及時間，保證數據實時性的同時最大限度降低功耗）
□支持實時采集 帶按鍵，短按實時采集，長按校準傳感器
□內嵌時鐘模塊
□工作狀態指示
□2M字節固態存儲 循環記錄17萬條數據（帶有時間標簽）
□多參數可設置  液體密度，測量間隔，觸發間隔，設備時間，通訊地址（數字）
□安裝及使用簡單
4.技術指標
量程：0~30m, 0~60m (量程可選)
精度：±0.05% FS
分辨率：1mm / 0.1mBar
測量間隔：5min - 1h
輸出：RS485(MODBUS-RTU)、4~20mA、RS232（定制）
供電：12 V  DC
測管直徑：φ 8
集成凈化功能
過載保護
存儲容量：17萬條（循環記錄、帶時間標簽）
存儲時間：≥10年
溫度范圍：
操作溫度：-20?60°C
存儲溫度：-35...85°C
相對濕度：10-95%
保護等級：IP65.
