SVR美國德卡托手持式雷達電波流速儀

手持式電波流速儀(SVR)俗稱“雷達測速槍”制造的專業測速儀器，是美國德卡托公司為USGS(美國地質調查局)主要用于野外巡測和洪水、潰壩、決口、泥石流等應急測量，尤其適用于汛期搶測洪峰。其特點是自動化程度高、性能可靠、工作穩定、維護方便

儀器特點:

1.供單人使用，總重1.3KG，可手持測量和選配三腳架

2.內置可充電鎳氫電池，可連續使用8小時,標配車載充電器

3.內置垂直角感測器，垂直角自動修正

4.水平角人工置入，可自動進行余弦補償

5.可自動感應水流方向

6.結構具防水(雨淋)功能

7.儀器敏感度1-10級可以自行調節

8.操作簡單,顯示瞬時流速,60秒即可測量平均流速

技術參數:

● 測速范圍：0.03—14.10m/s

● 測速精度：±0.03 m/s

● 分辨率：0.01m/s

● 大測程:100m

● 電波發射角：12°

● 電波發射標準功率：10mW

● 電波頻率：24GHz（不易受雨霧天氣影響）

● 工作溫度：-30～+70℃

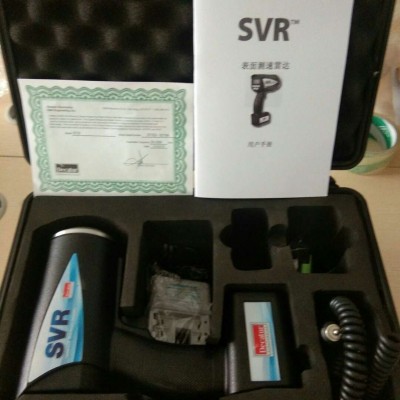

標準配置：

1.車載電源線；

2.電池充電器；

3.氫鎳可充電電池6節。

4.藍牙模塊

選配：

1. 三腳架；

2. 可充電鋰電池。

3. 藍牙打印機

附錄

1、問：為什么我的水面速度測量讀數遠高于上次的讀數？

答：如果水面光滑，不粗糙或粗糙度很小，SVR可能沒有從水面接收到足夠的返回雷達能量。嘗試接近水面測量，或在存在湍流、具有粗糙性或者甚至漂浮物的水面測量。

2、問：我剛剛完成一次測量，換到河的另一區域。現在的測量結果似乎出現很大差異。

答：檢查確認是否已調節水平（偏離）角度補償。在高流速情況下，不正確或不合適的角度輸入可能導致SVR速度讀數出現較大差異。

3、問：水面粗糙度良好，且水面有波紋，但SVR的讀數仍然高和/或遠低于我的預期。

答：確保測量時不要離水面太遠。具體的距離有時候難以確定，因?yàn)闇y(cè)量結果是返回至SVR的信號量的函數。返回的信號直接與SVR離水面的距離和水面的粗糙度關聯。SVR距離水面的位置越近，即使是在水流速度較低的情況下，測量的效果也是佳的。您在多次測量中需要指向同一地點。嘗試在測量中大程度減小水平（偏離）角度。另外，在多次測量中采取不同的垂直（下偏）角度以確定讀數的一致性。確保穩固地握住SVR，在測量中保持角度不變。

4、問：我在測量目測約低于0.60m/s的水流速度，但讀數高于預期。

答：檢查風對水面的影響。風對低速水流（如低于0.50m/s的水流）的測量可能產生影響。如果可能的話，在兩個方向測量，一個方向是水流向SVR的方向，另一個是水流遠離SVR的方向。嘗試將SVR指向同一地點進行測量。

5、問：我在發洪水時測量水面速度。水流非常快，水勢洶涌，水面粗糙，且有很多碎片和漂浮物體。這種情況下使用 SVR能獲得準確的測量結果嗎？

答：可以。洶涌的水流，加上水面具有漂浮物，可為 SVR提供良好的返回信號。請注意，在這種情況下，VR會讀取多個不同方向大小不同的速度。SVR會測量這些速度，并得出速度平均值。

6、問：測量中，速度值每1秒鐘就會發生變化。

答： SVR每次測量持續60秒，在測量過程中顯示屏每1秒更新一次測試數據，該數據是對水面速度多次流速取樣的結果；60秒測量結束后，屏幕顯示1分鐘內的平均速度。

7、問：測量時，讀數出現時高時低等問題。

答：確保測量時保持SVR的位置穩定。可補償垂直（下偏）和水平角度余弦速度誤差的角度感應器十分敏感。若SVR 震動或顛簸，將會導致角度讀數錯誤。
