產品價格￥65000.00元/臺
產品品牌東莞高鑫
最小起訂≥1 臺
供貨總量1 臺
瀏覽次數456
企業旺鋪http://gaoxin018.48903.com/
更新日期2021-09-05 13:17
品牌： |
東莞高鑫 |
所在地： |
廣東 東莞市 |
起訂： |
≥1 臺 |
供貨總量： |
1 臺 |
有效期至： |
長期有效 |
沖擊電壓：： |
AC 1kv/1.2-50μs（峰值）1min |
可測電池電壓：： |
0~100V |
溫度均勻度：： |
±2℃ |

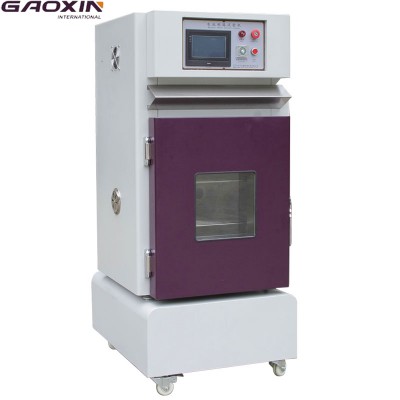

一、 產品名稱：精密溫控型電池短路試驗機
二、 產品型號：GX-6055-NT
三、 設備說明：
3.1設計原理描述：精密溫控型電池短路試驗機綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍80mΩ±20或≤10mΩ從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也須能夠承受大電流的沖擊，所以我們選用了工業級直流機械式吸合接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。
3.2控制方式：采用PLC人機界面控制方式，以特制斷路器為開關元件，在PLC界面上設置好測試條件，接觸器氣動吸合并產生強大短路電流使整個回路短路，達到試驗所需電流，在設備過程中回路電阻（即接觸器電阻+連接端接線+電池夾具三者為80mΩ±20或≤10mΩ）。接觸器發出的最大短路電流為：1000A，測試回路所能承受的最大短路電流為：1000A。測試過程中的電池表面溫度，電壓變化數據，電流變化數據，經采集元件檢測并反饋至PLC主控制程序中。
試驗目的：用于模擬電池或電池組/電池包試樣外部短路情況，通過其現象判斷其安全性。
四、 滿足標準：
4.1.QB/T2947.3-2008《電動自行車用蓄電池及充電器第3部分 鋰離子蓄電池及充電器》
4.2.YD/T2344.1-2011《通信用鐵鋰電池組第1部分：集成式電池組》
4.3.YD∕T 983-2013《通信電源設備電磁兼容性要求及測量方法》
4.4.QZTT 2217.3-2016《蓄電池技術要求 第3部分:磷酸鐵鋰電池組(集成式)》
五、產品技術參數：
1.沖擊電壓： | AC 1kv/1.2-50μs（峰值）1min |
2.可測電池電壓： | 0~100V |
3.直流響應時間： | ≤5μs |
4.短路電流： | 0~1000A |
5.裝置內阻： | 80mΩ±20mΩ和≤10mΩ |
6.動作時間： | 吸合時間/釋放時間 ≯30ms |
7.動作特性： | 冷態吸合電壓 ≯66％Us，冷態釋放電壓 ≯30％Us，≮5％Us |
8.溫控箱溫度范圍： | 常溫+10~150℃ |
9.溫度控制精度： | 0.1℃ |
10.溫度均勻度： | ±2℃ |
11.溫度波動度： | ±0.5℃ |
12.測試孔 | 2個，直徑50mm,位于箱體后側 |
13.機械壽命： | 不小于30萬次 |
