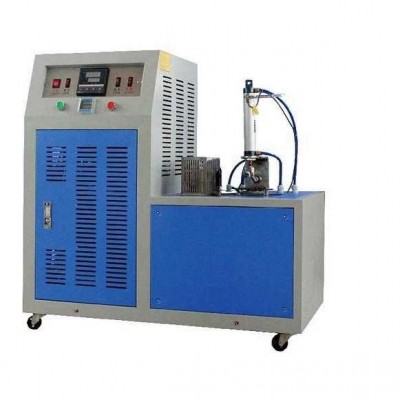

達(dá)沃斯橡塑低溫脆性試驗機(jī)

一、用途：

DWS6005橡塑低溫脆性試驗機(jī)（半導(dǎo)體制冷）單試樣是測定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的高溫度，即為脆性溫度。可以對非硬質(zhì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。可以測定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無論在科學(xué)研究材料及其制品的質(zhì)量檢驗。生產(chǎn)過程的控制等方面均是不可缺少的。本儀器是根據(jù)GB/T1682-94國家標(biāo)準(zhǔn)設(shè)計的，各項技術(shù)指標(biāo)符合國家標(biāo)準(zhǔn)的要求。

二、技術(shù)參數(shù)：

2.1試驗溫度：-70℃—0℃（正常1個半小時）

2.2沖擊速度：2m/s±0.2m/s

2.3恒溫后，試驗3min時間內(nèi)溫度波動：＜±1℃

2.4沖擊器中心到夾持器下端距離：11±0.5mm

2.5外型尺寸：720×700×1300mm

2.6功率：1100w

2.7冷井容積：700ml

2.8電源：220V

三、結(jié)構(gòu)原理：

3.1升降夾持器：升降夾持器由帶有夾持器的氣缸和氣缸座組成,從試樣受沖擊部位，到夾持器下端的距離為11.0±0.5mm

3.2沖擊裝置：沖擊裝置由沖擊器和沖擊氣缸組成

3.3沖擊器：沖擊器頭部形狀和尺寸符合GB1682標(biāo)準(zhǔn)規(guī)定。沖擊器的重量為200±20g，其工作行程為40±1mm。沖擊氣缸在復(fù)位狀態(tài)下，沖擊器端部到試樣的距離為25±1mm。

3.4冷凍介質(zhì)：通常使用工業(yè)乙醇

3.5本測定儀器采用半導(dǎo)體制冷。

四、使用方法：

4.1接通電源，溫控儀和計時器顯示燈亮。

4.2向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。

4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.4達(dá)到試驗溫度后，按下啟動按鈕，試驗機(jī)自動工作（按下夾持器，開始冷凍試樣，同時啟動時序控制開關(guān)或按動秒表計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃）

4.5取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無破壞。

4.6試樣經(jīng)沖擊后（每個試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗。

4.7溫度調(diào)節(jié)方法：a、按set鍵，溫控儀進(jìn)入設(shè)置狀態(tài)

                 b、按“＜”鍵移動到要設(shè)置的位置

                 c、按“∧”鍵調(diào)整溫度

d、按“set”鍵確定

通過反復(fù)試驗，確定至少有兩個試樣不破壞的低溫度和至少一個試樣破壞的高溫度，如這兩個結(jié)果相差不大于1℃時，即試驗結(jié)束。

五 試驗標(biāo)準(zhǔn)：

5.1規(guī)格：試樣的長為25.0±0.5mm，寬為6.0±0.5mm，厚為2.0±0.3mm。5.2要求試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

六、注意事項：

6.1在試驗過程中不能切斷冷卻循環(huán)，否則會產(chǎn)生不制冷的效果。

6.2氣缸壓力在出廠前已調(diào)節(jié)好，不能任意變動。
