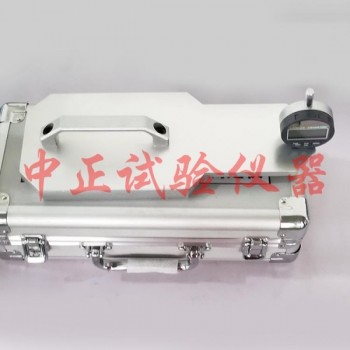

中正XL-10石膏板楔形棱邊深度測定儀

XL-10石膏板楔形棱邊深度測定儀 石膏板楔形菱邊深度測定儀 石膏變形儀

一、用途：

該儀器為測量工具，用以測量紙面石膏板楔形棱邊深度，符合GB/T9775-1999標準規定的紙面石膏板的試驗方法。

二、石膏板楔形棱邊深度測定儀主要技術參數：

1、測量范圍：0-10毫米2、讀出精度：0.01毫米 3、定位舌與測量點距離：10毫米

三、石膏板楔形棱邊深度測定儀結構原理(見附圖)

本件(9)前端安裝著數顯百分表(1)，有鎖緊快(6)及瑣緊螺塊(5)用螺釘(8)瑣緊。在本體頂端有定位舌(3)，可以在導板(7)內上下華東，靠彈簧(2)及擋瑣(4)壓在z下面，測量時，定位舌靠著紙面石膏板的邊緣，百分表測量桿的球面端頭就抵在紙面石膏板楔形棱邊深度。

四、石膏板楔形棱邊深度測定儀調整與操作：

使用前，將儀器放在平板上面，左手適當用力按住儀器，使本體底面與平板緊密接觸，定位舌及百分表測量桿手壓縮入，然后適當松開螺釘(8)調節百分表上下位置，調整好后隨即擰緊螺釘(8)鎖緊百分表不再移動。并按百分表清零鍵，使百分表置零。接下來就可以進行使用測量。在每次使用前都將百分表清零(數顯百分表使用見其說明書。)

在進行測量時手持儀器本體，前端朝向石膏板棱邊方向，按在石膏板上，同時慢慢向棱邊方向移動，待定位舌伸出以后再將儀器稍稍往后移動，使定位舌緊緊靠棱邊邊緣，此時即可以從百分表上讀出所測楔形棱邊深度。在整個過程中，應盡量使儀器本體與石膏板棱邊垂直，特別在讀數時，否則會引起誤差。
