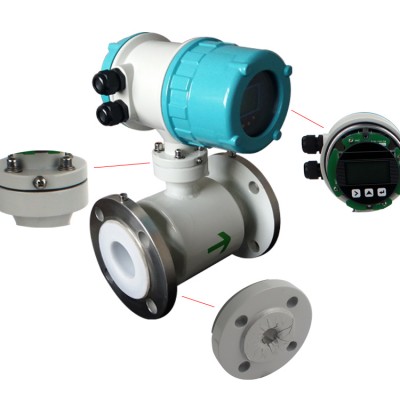

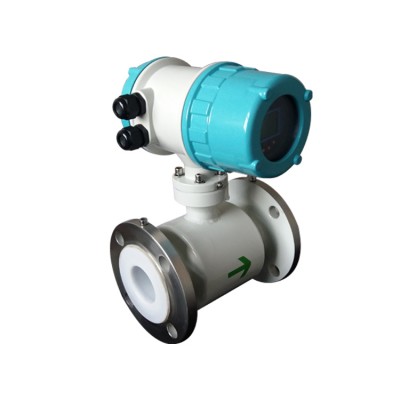

QTLD系列陶瓷襯里電磁流量計采用耐高溫陶瓷作為襯里，二硼化鈦（與襯里是一體化）作為測量電

極，可以有效準確的計量食品、醫藥等行業對衛生狀況要求比較高的場合。

     陶瓷襯里電磁流量計較一般的流量計不同之處在于用陶瓷材料作為襯里，可以起到耐高溫、內表面光滑、不易滯留雜物、易消毒等傳統流量計無法解決的問題。陶瓷襯里電磁流量計內部沒有可動部件、內壁比較光滑方便用蒸汽進行掃線消毒，從而做到安全衛生，無細菌殘留。

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：

E=KBVD

　式中：

E－感應電勢；

K－與磁場分布及軸向長度有關的系數；

B－磁感應強度；

V－導電液體平均流速；

D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
