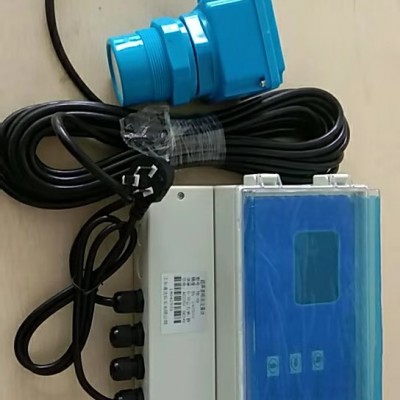

太陽能24v供電超聲波明渠流量計可以用來連續監測明渠中污水的流量并累計流量，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。儀表內置EEPROM，確保停電時儀器內累計流量不會丟失。

儀器配有專門為石油、化工部門設計的防爆、耐腐蝕型探頭，特別適用于具有腐蝕性廢水的流量測量。

我們可以為用戶提供配套的巴歇兒槽、三角堰、矩形堰、顯示表頭，或?yàn)橛脩裘赓M(fèi)設計堰板尺寸。為了zui大程度的保證儀表的測量精度、降低用戶調試的難度，請選擇本公司生產的巴歇爾槽，堰槽（堰板）。

矩形堰土建示意圖

巴歇爾槽土建示意圖

太陽能供電農田灌溉水流量檢測超聲波明渠流量計儀表安裝指導：

超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發聲的一面要對準水面。可以用水平尺放在探頭上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距喉道2/3收縮段長位置；三角堰、矩形堰在上游一側，距堰板3～4倍zui大過堰水深處。

安裝探頭時，要注意超聲波的盲區。即當出現可能的zui高水位時，探頭距水面的距離不小于盲區距離(0.5米)

太陽能24v供電超聲波明渠流量計安裝量水堰槽須注意幾個問題，否則影響測流精度:

· 量水堰槽的中心線要與渠道的中心線重合,使水流進入量水堰槽不出現偏流。

· 量水堰槽通水后，水的流態要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

· 量水堰槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入量水堰槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

· 量水堰槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經量水堰槽的計量部位。量水堰板的計量部位是堰口；量水槽的計量部位是槽內喉道段

太陽能24v供電超聲波明渠流量計技術指標

1. 流量量程：0.1升/秒～10米^３/秒(由配用量水堰槽的規格決定)

2. 流量不確定度：1-3%

3. 超聲波zui大測距：2米

4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)

5. 測距誤差：＜0.4%  或±3毫米（在1米量程內）

6. 水位分辨力：1毫米

7. 儀器防護：探頭為可防水式不可以浸水；儀器為防塵式

8. 交流或直流供電： 交流：220V?50HZ  2W；其他方式選購
