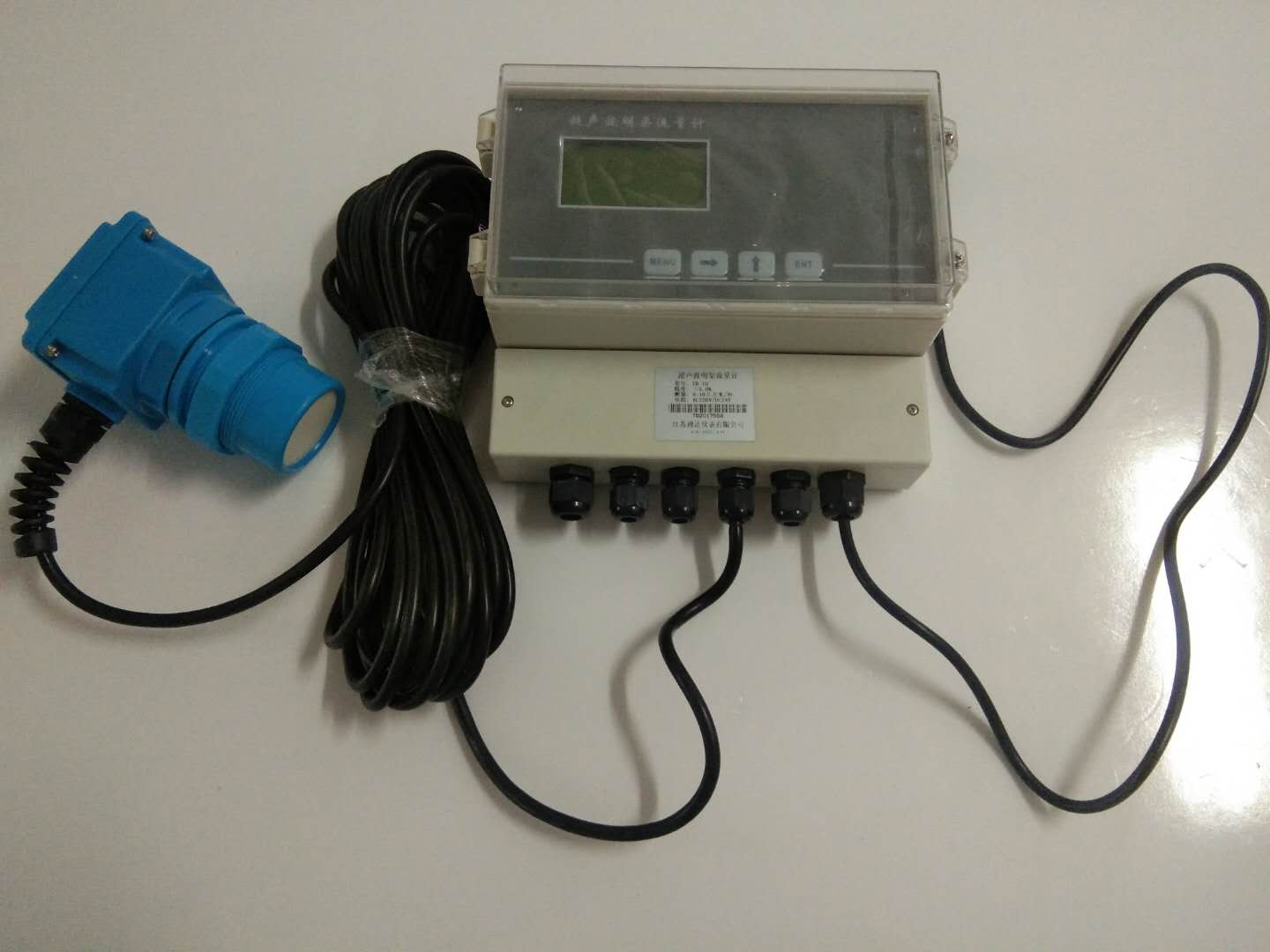

一、污水排放口非接觸式分體式超聲波明渠流量計用途

與巴歇爾槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事液?jiǎn)挝坏奈鬯欧趴凇⒊鞘邢滤赖牧髁俊Ｓ捎谶@種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其它形式的儀表具有更高的可靠性。

二、污水排放口非接觸式分體式超聲波明渠流量計工作原理

    明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。

使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。

 巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關。

      矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

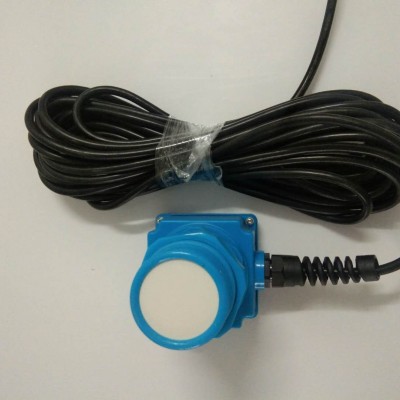

     超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。

  儀表的工作原理：儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表，把液位轉成流量（單位：升/秒）。

    儀表顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加，得出累計流量。

 儀表輸出有，4～20mA電流模擬量；繼電器的開關量（需訂貨選擇）；RS485的數字信號；

三、技術指標

1. 流量量程：0.1升/秒～10米^３/秒(由配用量水堰槽的規格決定)

2. 流量不確定度：1-3%

3. 超聲波zui大測距：2米

4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)

5. 測距誤差：＜0.4%  或±3毫米（在1米量程內）

6. 水位分辨力：1毫米

7. 儀器防護：探頭為可防水式不可以浸水；儀器為防塵式

8. 交流或直流供電： 交流：220V　50HZ  2W；其他方式選購

  注意事項：

1. 本儀表在室外使用，安裝遮陽棚或保護箱，避免長時間陽光照射致使液晶屏老化；在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進線端子。

2. 電線、電纜保護管，要注意密封防止積水和老鼠等嚙齒類動物撕咬。

3. 儀表雖然自身帶有防雷器件，但在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

4. 儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位周圍加設防高、低溫裝置。

5. 超聲波探頭要和被測液面垂直，在 超聲波發射的錐形的范圍內不能有其他障礙物。
