安裝超聲波明渠流量計，配套巴歇爾槽測量 工作原理

    TD-1D超聲波明渠流量計明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。

常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽（圖）。

使用TD-1D，安裝時必須知道配用量水堰槽的水位-流量對應關系。

量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。

     巴歇爾槽知道了喉道寬度b，就可以用相應的公式算出水位-流量對應關系。

直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時，三角堰與渠道寬B、開口角度、上游堰坎高度p有關。

      矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。

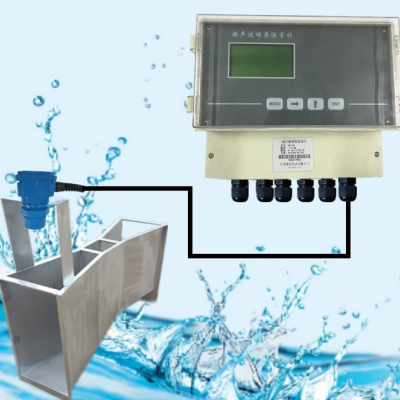

安裝TD-1D，配套巴歇爾槽測量

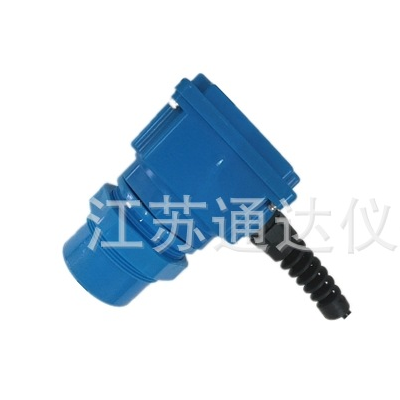

 超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。

 儀表的工作原理：儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表，把液位轉成流量（單位：升/秒）。

  儀表顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加，得出累計流量。

  儀表輸出有，4～20mA電流模擬量；繼電器的開關量（需訂貨選擇）；RS485的數字信號；

安裝TD-1D，配套巴歇爾槽測量 選型注意事項

1、 精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式明渠流量計。

2、測量介質流速、儀表量程與口徑 測量一般的介質時，明渠流量計的滿度 流量可以在測量介質流速0.5-12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

3、流體特性主要指燃?xì)獾膲毫Α囟取⒚芏取ざ取嚎s性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。

4、儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。

5、安裝條件是指燃?xì)饬飨颉⒐艿雷呦颉⑸舷掠沃惫艿篱L度、管徑、空間位置及管件等，這些都會影響燃?xì)饷簹饬髁坑?jì)的準確運行、維護保養和使用壽命。

6、經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受燃?xì)饷簹饬髁坑?jì)的性能、可靠性、壽命等影響。
