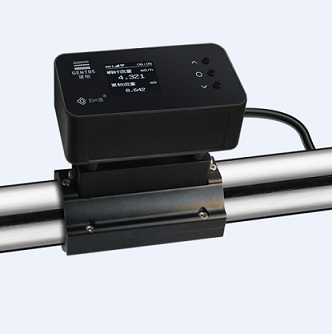

智慧空調專用超聲波流量計F5

建恒F5智慧空調表，結合了超聲波流量計與互聯網+，采用了先進的模塊化一體式設計及TVT時間測量技術，獨立菜單操作，液晶背光顯示。獨特的信號數字化處理技術，增強了抗干擾能力，結合高精度的外夾/插入式流量傳感器，使測量信號更穩定、計量更準確，安裝更簡單，維護更輕松。

支持目前工業場合使用的Modbus、FUJI通訊協議，OCT、繼電器、4-20mA電流環輸出，RS485、M-Bus（可選）通訊接口，結合現場工況，靈活選擇。

支持WiFi配網建恒云服務功能，可通過建恒云微信公眾號，在移動、PC端實時查看測量數據，使數據讀取、現場維護變得更加便捷。

云功能：

1.儀表擁有建恒云能效監測功能，用戶通過建恒提供的賬號密碼即可在微信公眾號和網頁上登錄瀏覽。

2.可直接清晰的查詢各臺儀表（分戶）的數據參數，根據相關數據可觀察其對應的數據曲線圖、數據報表；

3. 還可添加儀表計費系統，擁有獨立的后臺管理頁面，方便設置費用單價，費用數據與使用量一目了然，并生產月費用賬單，生成費用報表。

應用：

      建恒智慧空調監測系統通水、電、冷量等能耗數據來檢測建筑中不合理的用能問題，優化現有設備，同時實現數據自動采集、費用結算、

      數據分析管控從而達到省錢省力，節能環保的目的。本系統主要由計量表、計費系統、中控管理軟件、手機端應用組成。計量表實現了wifi上網功能，

      可以直接鏈接云服務，將采集的數據主動上報到空調計費系統的數據庫。通過云計費系統實現租戶空調費的查詢、結算、賬單，      關于空調使用量情況輸出各類型的圖文、曲線、報表等，用戶可通過手機快捷查詢。這樣大大的提升了物業管理運營效率。

___________________________________________________________________________________________________________

建恒樓層能量（流量）監控系統及中央空調計費系統

建恒中央空調樓層能量（流量）監控系統及空調計費系統是專為樓宇自動化系統開發的數據采集監控器樓宇計費，分戶計費。專用于樓宇各樓層的能量冷量計量和流量儀計量表數據采集監控。將樓層的能量冷量和流量數據集中管理，打出計費、收費報表。

樓層能量、冷量計量（流量）監控系統可顯示每臺流量計的瞬量流量，流速和累積流量。當選擇能量型監控系統時，系統配置了熱量（冷量）系統的供水和回水回路溫度采集，通過積算得到熱量（冷量）數據。使用能量（流量）監控系統讓樓宇能量和流量數據采集變得輕松、容易、不需要專業的通訊知識，不需要專業的工程師就能實現所需的功能。

特點

?模塊化的數據采集系統，支持多個流量模塊數據采集，簡單易用。

?電話和RS-485通過1根電纜傳輸，布線非常方便。

?提供全套的采集器、電源、電纜、接頭等，現場安裝非常方便。

?固化軟件，按采集點個數分別選擇成套設備，即裝即用。

?彩色觸摸屏操作。

?斷電數據保持功能，防止數據丟失造成損失。

?提供以太網和RS-485的上位機總線接口，方便組網。

?提開放的數據采集通訊協議，支持Modbus，TCP/IP等方式，方便與計費系統對接。

適用行業

用于樓宇各樓層的能量和流量儀表數據采集監控

樓層能量（流量）監控器設計指標：

型號：E01

能量（流量）點數：可選4、8、12、16點

顯示類型：瞬時流量/能量，累積流量/能量

歷史趨勢記錄：有

報表：支持日報表、月報表

串口：COM1  RS-232/422/485

      COM2  RS-485

      COM3  RS-232

SD卡：支持

系統時鐘：有

以太網接口：1個10/100M

通訊協議：Modbus，TCP/IP

USB接口：1個

顯示尺寸：7寸彩色TFT顯示屏

顏色數量：64k

分辨率：800×480

背光模塊：LED

背光壽命：20000小時

操作方式：4線電阻式觸屏

操作溫度：0～50℃

電源：220VAC@0.5A

樓層能量（流量）監控系統在中央空調上的應用介紹

    樓層能量（流量）監控系統由樓層能量（流量）監控器、超聲波冷（熱）量表、電纜、按插件等構成，是集成化產品，用戶只需選擇測量點個數，定義（修改）表的地址碼即可。所有被測點的冷（熱）量數據都被送到樓層能量監控器上集中顯示，包括順勢能量（流量）、累積能量（流量）、歷史趨勢圖、歷史數據等，方便集中抄表，同時提供了上位機接口（RS-485以太網接口），可將數據直接送到樓宇的計費軟件系統中。
